เครื่องจำลองการฝึกอบรมเกี่ยวกับการทำงานผิดพลาดของระบบทำความเย็น อุปกรณ์ฝึกอบรมเครื่องปรับอากาศ อุปกรณ์การเรียนการสอน อุปกรณ์ฝึกอบรมวิชาชีพ เครื่องฝึกอบรมระบบทำความเย็น

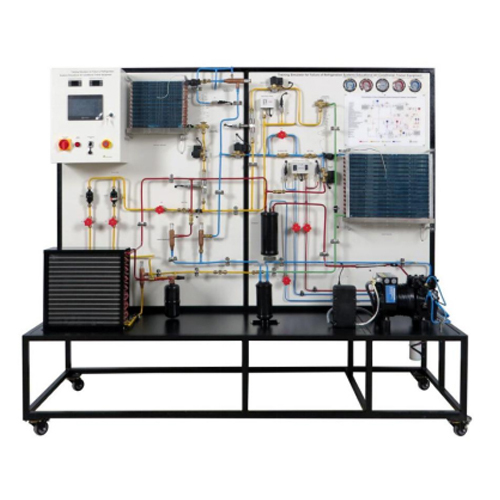

MR084R เครื่องจำลองการฝึกอบรมเกี่ยวกับการทำงานผิดพลาดของระบบทำความเย็น อุปกรณ์ฝึกอบรมเครื่องปรับอากาศ อุปกรณ์การเรียนการสอน อุปกรณ์ฝึกอบรมวิชาชีพ เครื่องฝึกอบรมระบบทำความเย็น
1. แนะนำผลิตภัณฑ์
1.1 รายละเอียดผลิตภัณฑ์
MR084R เครื่องจำลองการฝึกอบรมการทำงานผิดพลาดของระบบทำความเย็น อุปกรณ์ฝึกอบรมด้านเครื่องปรับอากาศเพื่อการศึกษา เป็นอุปกรณ์สำหรับฝึกอบรมนักเรียนจากวิทยาลัยอาชีวศึกษาต่างๆ หรือผู้ทำงานในสาขาเทคนิคที่เกี่ยวข้อง
เครื่องจำลองนี้สามารถศึกษาหลักการทำความเย็นของอุปกรณ์ทำความเย็นและส่วนประกอบที่จำเป็นสำหรับการทำความเย็น ตลอดจนจำลองความผิดพลาดในการทำความเย็นได้มากถึง 25 กรณีที่อาจเกิดขึ้นในกระบวนการทำความเย็น รวมถึงความผิดพลาดของวาล์วคอมเพรสเซอร์ ความผิดพลาดของตัวแยกน้ำมัน การโอเวอร์โหลด การเติมสารทำความเย็นไม่เพียงพอ การรั่วของวาล์วตรวจสอบ ความผิดพลาดของตัวควบคุมแรงดันคอยล์เย็น ความผิดพลาดของวาล์วขยายตัวแบบเทอร์โมสตัท คอยล์เย็นตู้เย็น ความผิดปกติของวาล์วขยายตัวแบบเทอร์โมสตัท - คอยล์เย็นตู้เย็น ความผิดพลาดของวาล์วขยายตัวแบบเทอร์โมสตัท - ตู้เย็น คอยล์เย็น ความผิดปกติของวาล์วขยายตัวแบบเทอร์โมสตัท - คอยล์เย็นตู้เย็น ท่อดูดคอยล์เย็นห้องบวก - น้ำแข็งเกาะ ท่อดูดคอยล์เย็นห้องบวก - น้ำแข็งเกาะ การอุดตันของตัวกรองแห้ง และความผิดปกติของแรงดันปล่อย ซึ่งสามารถให้เนื้อหาการฝึกอบรมภาคปฏิบัติที่หลากหลายแก่ผู้เรียน
1.2 คุณสมบัติของผลิตภัณฑ์
1. ผลิตภัณฑ์มีประสิทธิภาพด้านความปลอดภัยทางไฟฟ้าที่ดีเยี่ยม และใช้การออกแบบการป้องกันที่ยอดเยี่ยมและความน่าเชื่อถือในการต่อสายดิน
2. การออกแบบผลิตภัณฑ์สวยงามและเรียบง่าย
3. ผลิตภัณฑ์ใช้มาตรการป้องกันการกัดกร่อนและผลิตจากวัสดุที่แข็งแรงทนทาน ซึ่งช่วยยืดอายุการใช้งานของผลิตภัณฑ์ได้อย่างมาก
4. อุปกรณ์ทำความเย็นใช้สารทำความเย็นที่เป็นมิตรต่อสิ่งแวดล้อมและปราศจากมลพิษ
5. ผลิตภัณฑ์รองรับระบบดิจิทัล และสามารถอ่านและปรับค่าพารามิเตอร์ได้อย่างรวดเร็วผ่านซอฟต์แวร์หรือหน้าจอ

2. ข้อมูลจำเพาะทางเทคนิค
2.1 พารามิเตอร์ทางเทคนิค
พารามิเตอร์แหล่งจ่ายไฟ: ไฟฟ้ากระแสสลับ 110V แบบเฟสเดียว สามสาย
สภาพแวดล้อมการทำงาน: อุณหภูมิแวดล้อม -10℃～+40℃ ความชื้นสัมพัทธ์ < 85% (25℃)
2.2 ขนาดและน้ำหนัก
ขนาด: 2320 มม.*850 มม.*2040 มม.
น้ำหนัก: < 500 กก.
3. ชื่อส่วนประกอบของผลิตภัณฑ์และการแนะนำฟังก์ชัน
3.1 ตัวเครื่องหลัก
ลำดับที่    ชื่อ    จำนวน
1    กล่องจ่ายไฟ    1
2    เทอร์โมสตัท (คอยล์เย็นและคอยล์แช่แข็ง)    2
3    หน้าจอสัมผัส    1
4    สวิตช์โหลด    1
5    ไฟแสดงสถานะพลังงาน    1
6    พอร์ตสื่อสาร    1
7    สวิตช์หยุดฉุกเฉิน    1
8    ตัวกรอง    2
9    วาล์วแบบแมนนวล    7
10    คอนเดนเซอร์    1
11    คอยล์เย็น    1
12    วาล์วโซลินอยด์    4
13    เครื่องวัดการไหลแบบกังหัน    2
14    วาล์วควบคุมความจุ    1
15    ถังเก็บของเหลว1
16    กระจกมองระดับของเหลว    5
17    ตัวแยกก๊าซ-ของเหลว    1
18    ตัวแยกน้ำมัน    1
19    เซ็นเซอร์วัดความดัน    2
20    วาล์วขยายตัวแบบเทอร์โมสตัท    1
21    เกจวัดความดันแบบกลไก    5
22    สวิตช์ป้องกันแรงดันสูงและต่ำ    1
23    คอยล์เย็นในห้องแช่แข็ง    1
24    โช้คอัพ    2
25    สตาร์ทเตอร์    1
26    คอมเพรสเซอร์แบบเปิด    1
27    ขวดเก็บน้ำเสีย    1
3.2 อุปกรณ์เสริมของผลิตภัณฑ์
ลำดับที่    ชื่อ    จำนวน
1    ประแจหกเหลี่ยม 1 ชุด
2    สายเคเบิลเครือข่าย 1 เส้น
3    ผ้าซับน้ำ 1 ผืน
4    ไขควงฟิลิปส์ 1 อัน
5    แฟลชไดรฟ์ USB 1 อัน
6    ฟิวส์ 5 อัน
7    มัลติมิเตอร์ 1 อัน
4. รายการทดลองการสอนผลิตภัณฑ์ (ดูรายละเอียดในคู่มือการทดลอง)
(1) F1 ความผิดปกติของเฟส
(2) F2 ความผิดปกติของสองเฟส
(3) F3 กลุ่มหน้าสัมผัสตัดการเชื่อมต่อ (การป้องกันมอเตอร์โอเวอร์โหลด)
(4) F4 ชุดหน้าสัมผัสตัดการเชื่อมต่อสองชุด (การป้องกันมอเตอร์โอเวอร์โหลด)
(5) F5 กล่องสวิตช์มอเตอร์ป้องกันความร้อนเกิน
(6) F6 ความผิดปกติของคอยล์ (การป้องกันมอเตอร์) กล่องสตาร์ทเตอร์
(7) F7 ความผิดปกติของเทอร์โมสตัท (ตู้เย็น) ไม่ทำงาน
(8) F8 ความผิดปกติของเทอร์โมสตัท (ช่องแช่แข็ง) ไม่ทำงาน
(9) F9 วาล์วคอมเพรสเซอร์ ความล้มเหลว
(10) F10 ความล้มเหลวของตัวแยกน้ำมัน
(11) F11 โอเวอร์โหลด
(12) F12 การเติมลมไม่เพียงพอ
(13) F13 การรั่วไหลของวาล์วตรวจสอบ
(14) F14 ความล้มเหลวของตัวควบคุมแรงดันคอยล์เย็น
(15) F15 วาล์วขยายตัวแบบเทอร์โมสตัทไม่ทำงาน (คอยล์เย็นช่องแช่แข็ง)
(16) F16 ความผิดปกติของวาล์วขยายตัวแบบเทอร์โมสตัท (คอยล์เย็นช่องแช่เย็น)
(17) F17 วาล์วขยายตัวแบบเทอร์โมสตัทไม่ทำงาน (คอยล์เย็นห้องแช่เย็น)
(18) F18 ความผิดปกติของวาล์วขยายตัวแบบเทอร์โมสตัท (คอยล์เย็นห้องแช่เย็น)
(19) F19 ท่อดูดบวกของคอยล์เย็นภายนอกช่องแช่เย็น - มีน้ำแข็งเกาะ
(20) F20 ท่อดูดบวกของคอยล์เย็นภายนอกช่องแช่เย็น - มีน้ำแข็งเกาะ
(21) F21 ตัวกรองดักความชื้นอุดตัน
(22) F22 ความผิดปกติของแรงดันไอเสีย
(23) F23 ความผิดพลาดของระบบละลายน้ำแข็งด้วยแก๊สร้อน
(24) F24 แรงดันดูดต่ำเกินไป (คอยล์เย็นในห้องเย็น)
(25) F25 แรงดันดูดสูงเกินไป (คอยล์เย็นในห้องเย็น)
