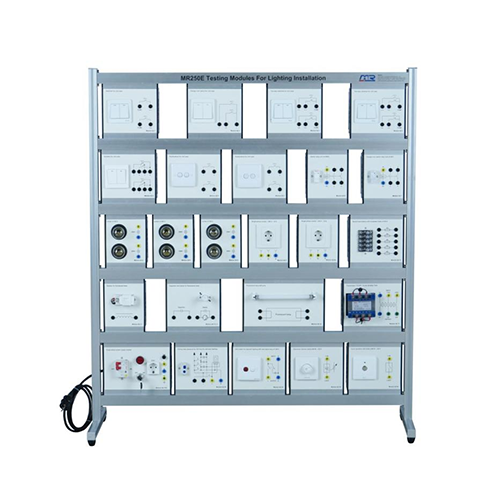

โมดูลทดสอบสำหรับอุปกรณ์ให้แสงสว่างเพื่อการศึกษาในโรงเรียน ชุดสื่อการสอน ห้องปฏิบัติการติดตั้งระบบไฟฟ้า

No.MR250E
MR250E โมดูลทดสอบสำหรับอุปกรณ์ให้แสงสว่างเพื่อการศึกษาในโรงเรียน ชุดสื่อการสอน ห้องปฏิบัติการติดตั้งระบบไฟฟ้า
กำลังไฟฟ้าขาเข้า
230 โวลต์ AC
น้ำหนัก
70 กก.
ขนาด
1230*450*1430
  • โมดูลทดสอบสำหรับอุปกรณ์ให้แสงสว่างเพื่อการศึกษาในโรงเรียน ชุดสื่อการสอน ห้องปฏิบัติการติดตั้งระบบไฟฟ้า

Description

MR250E โมดูลทดสอบสำหรับอุปกรณ์ให้แสงสว่างเพื่อการศึกษาในโรงเรียน ชุดสื่อการสอน ห้องปฏิบัติการติดตั้งระบบไฟฟ้า
1. แนะนำอุปกรณ์
1.1 ภาพรวม
อุปกรณ์นี้ประกอบด้วยโมดูลที่สามารถเปลี่ยนได้หลายแบบ มาพร้อมกับสวิตช์ รีเลย์ ฟิวส์ ซ็อกเก็ต และหลอดไฟหลากหลายชนิด ออกแบบมาเพื่อให้ผู้เรียนสามารถประกอบ วิเคราะห์ และทดสอบวงจรที่ซับซ้อนขึ้นเรื่อยๆ ออกแบบมาสำหรับการประกอบ วิเคราะห์ และทดสอบระบบไฟส่องสว่างสำหรับภาคพลเรือนและภาคบริการ อุปกรณ์นี้รับประกันการจ่ายไฟแบบเฟสเดียวของอุปกรณ์ไฟฟ้า และสามารถใช้ร่วมกับโครงแนวตั้งที่รองรับแต่ละโมดูลเพื่อดำเนินการทดลองเกี่ยวกับอุปกรณ์ไฟฟ้า ผ่านการทดลองที่เกี่ยวข้อง อุปกรณ์ฝึกอบรมนี้สามารถช่วยให้ผู้เรียนเข้าใจหลักการและวิธีการควบคุม และปลูกฝังความรู้และทักษะที่เกี่ยวข้องให้กับนักเรียน เหมาะสำหรับการสอนและการประเมินทักษะในโรงเรียนอาชีวศึกษาชั้นสูง วิทยาลัยจูเนียร์ โรงเรียนอาชีวศึกษาตอนปลาย และโรงเรียนเทคนิค
1.2 คุณสมบัติ
(1) อุปกรณ์โมดูลการติดตั้งและทดสอบระบบไฟส่องสว่างใช้โครงสร้างเฟรมโปรไฟล์อลูมิเนียม ซึ่งมีน้ำหนักเบา โครงสร้างแข็งแรง และรูปลักษณ์ที่สวยงาม แต่ละโมดูลจะถูกติดตั้งบนแผงของกล่องแขวน ซึ่งสะดวกต่อการใช้งานและง่ายต่อการพกพา
(2) แพลตฟอร์มการฝึกอบรมมีระบบป้องกันความปลอดภัยที่ดี
2. พารามิเตอร์ทางเทคนิค
กำลังไฟเข้า: AC230V
น้ำหนัก: 70 กก.
สภาพการทำงาน: ความชื้นสัมพัทธ์ <85%
ขนาด: 1230*450*1430 มม.
3. รายการส่วนประกอบและรายละเอียดการใช้งาน
3.1 ส่วนประกอบหลัก
ลำดับที่    ชื่อ
1    ตู้ทดสอบการติดตั้งไฟส่องสว่าง
2    AZ-1 (สวิตช์ทั่วไป 2 ตัว)
3    AZ-2 (สวิตช์สลับทั่วไป 1 ตัว)
4    AZ-3 (สวิตช์สองทางทั่วไป 2 ตัว)
5    AZ-4 (สวิตช์สลับทั่วไป 2 ตัว)
6    AZ-5 (ปุ่มกดทั่วไป)
7    AZ-6 (รีเลย์สวิตช์ 1 ตัว (คอยล์ 230V))
8    AZ-7 (รีเลย์สวิตช์สลับ 2 ตัว (คอยล์ 24V))
9    AZ-8 (ซ็อกเก็ตไฟ 2 ตัวสำหรับวงจร พร้อมไฟสำหรับ 230V)
10AZ-9 (เต้ารับไฟฟ้าเฟสเดียว – 230 V – 10 A)
11 AZ-9a (เต้ารับไฟฟ้าเฟสเดียว 1 ตัว – 230 V – 16 A)
12 AZ-10 (ตัวยึดฟิวส์แผงวงจร 5 ตัว พร้อมฟิวส์แบบแตกตัวได้ 4/6 A)
13 AZ-11 (ตัวเหนี่ยวนำหลอดฟลูออเรสเซนต์ 1 ตัว)
14 AZ-12-13 (ตัวเก็บประจุและตัวสตาร์ทสำหรับหลอดฟลูออเรสเซนต์ 1 ตัว)
15 AZ-14 (หลอดฟลูออเรสเซนต์แบบมีขา 1 ตัว)
16 AZ-15 (หม้อแปลง 1 ตัว 115-230 / 12-24V 50-60Hz 72VA)
17 AZ-34 (รีเลย์ตั้งเวลาสำหรับไฟบันได (ใช้ไฟ 230 Vac) 1 ตัว)
18 AZ-35 (ปุ่ม LED สำหรับไฟบันไดพร้อมไฟนีออน 1 ตัว)
19 AZ-39 (สวิตช์หรี่ไฟอิเล็กทรอนิกส์ 1 ตัว, 500 วัตต์ – 230 โวลต์)
20 AZ-40 (ปุ่ม LED แบบสัมผัส 1 ตัว, 500 วัตต์ – 230 โวลต์)
21 โมดูลจ่ายไฟ AZ-1PH

3.2 ส่วนประกอบกล่องจ่ายไฟ
ลำดับ    ชื่อ
1    เบรกเกอร์
2    ไฟสีแดง
3    เต้ารับไฟฟ้ากระแสสลับ 230V แบบยุโรป
4    สวิตช์สลับไฟ
5    ฟิวส์ 10A
6    ขั้วต่อสายดินกลาง (Fire neutral ground)
3.3 รายการการกำหนดค่าอุปกรณ์:
ลำดับ    ชื่อ    จำนวน
ส่วนประกอบ 1    โมดูลจ่ายไฟ    1
ส่วนประกอบ 2    AZ-1 (สวิตช์พลเรือน 2 ตัว)    1
ส่วนประกอบ 3    AZ-2 (สวิตช์สลับไฟพลเรือน 1 ตัว)    1
ส่วนประกอบ 4    AZ-3 (สวิตช์สองทางพลเรือน 2 ตัว)    2
ส่วนประกอบ 5    AZ-4 (สวิตช์สลับไฟพลเรือน 2 ตัว)    1
ส่วนประกอบ 6    AZ-5 (ปุ่มกดพลเรือน)    2
ส่วนประกอบ 7    AZ-6 (สวิตช์ 1 ตัว) รีเลย์ (คอยล์ 230 V)) 1
ส่วนประกอบที่ 8 AZ-7 (รีเลย์สวิตช์เปลี่ยน 2 ตัว (คอยล์ 24 V)) 1
ส่วนประกอบที่ 9 AZ-8 (ขั้วหลอดไฟ 2 ตัว สำหรับวงจรที่มีหลอดไฟ 230 V) 3
ส่วนประกอบที่ 10 AZ-9 (เต้ารับเฟสเดียว 1 ตัว – 230 V – 10 A) 1
ส่วนประกอบที่ 11 AZ-9a (เต้ารับเฟสเดียว 1 ตัว – 230 V – 16 A) 1
ส่วนประกอบที่ 12 AZ-10 (ขั้วฟิวส์แผงวงจร 5 ตัว พร้อมฟิวส์แบบแตกง่าย 4/6 A) 1
ส่วนประกอบที่ 13 AZ-11 (ตัวเหนี่ยวนำหลอดฟลูออเรสเซนต์ 1 ตัว) 1
ส่วนประกอบที่ 14 AZ-12-13 (ตัวเก็บประจุและตัวสตาร์ทสำหรับหลอดฟลูออเรสเซนต์) 1
ส่วนประกอบที่ 15 AZ-14 (หลอดไฟฟลูออเรสเซนต์แบบมีขา 1 หลอด) 1
ส่วนประกอบที่ 16 AZ-15 (หม้อแปลง 115-230 / 12-24V 50-60Hz 72VA 1 ตัว) 1
ส่วนประกอบที่ 17 AZ-34 (รีเลย์ตั้งเวลาสำหรับไฟบันได (ใช้ไฟ 230 Vac) 1 ตัว) 1
ส่วนประกอบที่ 18 AZ-35 (ปุ่ม LED สำหรับไฟบันไดพร้อมไฟนีออนเรืองแสง 230 V) 1
ส่วนประกอบที่ 19 AZ-39 (สวิตช์หรี่ไฟอิเล็กทรอนิกส์ 500 W – 230 V) 1
ส่วนประกอบที่ 20 AZ-40 (ปุ่ม LED แบบสัมผัส 500 W – 230 V) 1
ส่วนประกอบที่ 21 โครง 1
3.4 อุปกรณ์เสริม
ลำดับ ชื่อ จำนวน
1 สายทดสอบ K4 สีแดง 1 เมตร 10
2 สายทดสอบ K4 สีดำ 1 เมตร 10
3 สายทดสอบ K4 สีเบจ 1 เมตร 10
4 สายทดสอบ K4 สีเขียว 1 เมตร 10
5 สายทดสอบ K4 สีน้ำเงิน 1 เมตร 10
6 ฟิวส์ 6*30 4A 5
7 ฟิวส์ 6*30 6A 5
8 ฟิวส์ 10A 5
9 หลอดไฟสีขาว 6
10 หลอดไฟฟลูออเรสเซนต์ 1
3.5 การแนะนำหน้าที่ของส่วนประกอบ
4. รายการทดลอง
การทดลองที่ 1 การทดลองหลอดไฟที่ควบคุมจากจุดเดียว
การทดลองที่ 2 สวิตช์สามกลุ่มควบคุมกลุ่มของ การทดลองควบคุมไฟผ่านรีเลย์
การทดลองที่ 3 การทดลองควบคุมหลอดฟลูออเรสเซนต์
การทดลองที่ 4 การทดลองระบบเปิดไฟบันไดโดยหน่วงเวลา
การทดลองที่ 5 การทดลองให้แสงสว่างจาก 2 จุดผ่านสวิตช์อิเล็กทรอนิกส์แบบสัมผัส
การทดลองที่ 6 การทดลองให้แสงสว่างผ่านสวิตช์หรี่ไฟ
การทดลองที่ 7 การทดลองควบคุมกลุ่มไฟด้วยสวิตช์ 2 กลุ่ม
การทดลองที่ 8 การทดลองสวิตช์ถ่ายโอนเพื่อควบคุมกลุ่มไฟ
การทดลองที่ 9 การทดลองควบคุมกลุ่มไฟและปลั๊กไฟด้วยสวิตช์ 2 ชุด
การทดลองที่ 10 การทดลองควบคุมกลุ่มไฟ 3 กลุ่มด้วยสวิตช์ 3 กลุ่ม
การทดลองที่ 11 การทดลองควบคุมกลุ่มหลอดไฟ 3 จุด
การทดลองที่ 12 การทดลองควบคุมกลุ่มหลอดไฟด้วยสวิตช์รีเลย์จาก 3 จุด
การทดลองที่ 13 การทดลองระบบไฟในห้องนอนโรงแรม
การทดลองที่ 14 การทดลองระบบไฟในหอจดหมายเหตุ 3 จุด
การทดลองที่ 15 การทดลองระบบไฟในอพาร์ตเมนต์
การทดลองที่ 16 การให้แสงสว่างแก่กลุ่มไฟ 2 กลุ่มขึ้นไปผ่านสวิตช์อิเล็กทรอนิกส์แบบสัมผัส
