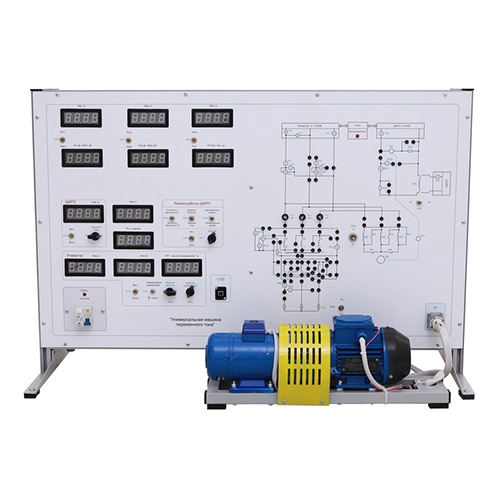

Name: ย่อมาจาก Laboratory Work (งานในห้องปฏิบัติการ) การศึกษาเกี่ยวกับมอเตอร์อะซิงโครนัส อุปกรณ์ฝึกอบรมทักษะทางเทคนิค อุปกรณ์สาธิต เครื่องฝึกเครื่องกำเนิดไฟฟ้ากระแสสลับสามเฟส
Brand: MY SHOP
SKU: MR448E
Availability: InStock
Rating: 5 (1 reviews)

คำอธิบาย

MR448E ย่อมาจาก Laboratory Work (งานในห้องปฏิบัติการ) การศึกษาเกี่ยวกับมอเตอร์อะซิงโครนัส อุปกรณ์ฝึกอบรมทักษะทางเทคนิค อุปกรณ์สาธิต เครื่องฝึกเครื่องกำเนิดไฟฟ้ากระแสสลับสามเฟส
คำอธิบาย
โต๊ะทดลองนี้ออกแบบมาเพื่อใช้ในการดำเนินการทดลองในหัวข้อ “เครื่องจักรไฟฟ้า”
โครงสร้างของโต๊ะทดลองประกอบด้วยสองส่วน:
ส่วนตัวเรือน ซึ่งติดตั้งอุปกรณ์ไฟฟ้าบางส่วน แผงวงจรไฟฟ้า แผงด้านหน้า โมดูลพลังงาน และแผ่นโต๊ะแบบรวมในตัว;
ชุดประกอบเครื่องจักร ซึ่งประกอบด้วยมอเตอร์กระแสตรง มอเตอร์อะซิงโครนัสแบบขดลวด มอเตอร์อะซิงโครนัสแบบกรงกระรอก และเซ็นเซอร์วัดความเร็วแบบออปติคอลพร้อมการกำหนดทิศทางการหมุน
โต๊ะทดลองสามารถเสริมด้วยชุดเครื่องจักรไฟฟ้าโดยใช้มอเตอร์ไฟฟ้าขนาดเล็ก (90 วัตต์) หรือขนาดใหญ่ (0.55 กิโลวัตต์) ได้

ตัวเรือนของแท่นทดสอบประกอบด้วย:
ตัวแปลงความถี่สำหรับสร้างเครือข่ายไฟฟ้ากระแสสลับสามเฟสที่มีความถี่แปรผันได้ และแรงดันไฟฟ้าสำหรับจ่ายไฟให้กับมอเตอร์อะซิงโครนัสและหม้อแปลงสามเฟส ตัวแปลงความถี่นี้ใช้ไมโครคอนโทรลเลอร์ MB90F562 (Fujitsu) และโมดูลอัจฉริยะด้านพลังงาน PS11033 (Mitsubishi) คอนโทรลเลอร์ใช้สำหรับคำนวณข้อมูลขาเข้า (ระบุแรงดันและความถี่) และสัญญาณขาออก (กระแส แรงดัน) สำหรับการแลกเปลี่ยนข้อมูลกับพีซี (RS-485) และแสดงค่าที่วัดได้บนแผงด้านหน้าของแท่นทดสอบ โมดูลพลังงานประกอบด้วยวงจรไฟฟ้าของวงจรเรียงกระแสแบบบริดจ์สามเฟส วงจรแปลงผกผันแบบบริดจ์สามเฟสบนทรานซิสเตอร์ IGBT รวมถึงวงจรขับและวงจรป้องกัน (ลัดวงจร แรงดันไฟเลี้ยงไม่เพียงพอ สัญญาณควบคุมขาเข้าไม่ถูกต้อง) ตัวแปลงความถี่ช่วยให้ผู้ใช้สามารถสำรวจมอเตอร์อะซิงโครนัสในทั้งสี่ควอดแรนต์ของลักษณะทางกลได้
วงจรแปลงความกว้างพัลส์สำหรับวงจรขดลวดอาร์มาเจอร์และแหล่งจ่ายไฟขดลวดกระตุ้นของมอเตอร์ DC รวมถึงแหล่งจ่ายไฟของวงจรโรเตอร์ของมอเตอร์อะซิงโครนัสสามเฟสแบบมีขดลวดในโหมดมอเตอร์ซิงโครนัสและเครื่องกำเนิดไฟฟ้า วงจรแปลงความกว้างพัลส์นี้สร้างขึ้นบนพื้นฐานขององค์ประกอบกำลังของตัวแปลงความถี่ แขนสองข้างใช้สำหรับสร้าง PWC แบบสมมาตรที่ผันกลับได้ และแขนที่สามใช้เป็น PWC แบบไม่ผันกลับได้สำหรับโรเตอร์ของมอเตอร์อะซิงโครนัสสามเฟส แหล่งจ่ายไฟขดลวดสร้างขึ้นบนทรานซิสเตอร์ MOSFET ของ International Rectifier ตัวเดียว ระบบควบคุมใช้ไมโครคอนโทรลเลอร์ AT Mega163 (Atmel) และดำเนินการคำนวณสัญญาณอินพุต (ระบุแรงดัน ความถี่ และกระแสสำหรับการเบรกแบบไดนามิก) และสัญญาณเอาต์พุต (กระแสของแกนหมุน การกระตุ้น โรเตอร์) ให้การแลกเปลี่ยนข้อมูลกับพีซี (RS-485) และแสดงค่าที่วัดได้บนแผงด้านหน้าของแท่นทดสอบ วงจรแปลงความกว้างพัลส์ของวงจรขดลวดอาร์มาเจอร์ของมอเตอร์ DC เสริมด้วยโหมดระบบปิด (ควบคุมกระแสหรือความเร็ว) รวมถึงโหมดเครื่องกำเนิดไฟฟ้าด้วย
(หมายเหตุ: คำว่า "dumps width converter" ในที่นี้หมายถึงวงจรควบคุมความกว้างพัลส์) หน่วยวัดนี้ใช้เครื่องมือวัดดิจิทัล นอกจากการวัดกระแสตรงและแรงดันไฟแล้ว แต่ละช่องยังสามารถคำนวณได้ดังนี้:
ค่าประสิทธิผลของกระแสสลับและแรงดันไฟ;
มุมการเลื่อนระหว่างกระแสและแรงดันไฟ รวมถึงคำนวณค่า cos(φ);
กำลังไฟฟ้าจริง
การควบคุมรีเลย์-คอนแทคเตอร์ ซึ่งช่วยให้ผู้ใช้สามารถ:
สลับวงจรของมอเตอร์อะซิงโครนัสแบบโรเตอร์กรงกระรอก (สตาร์/เดลต้า);
เปลี่ยนค่าตัวต้านทานโหลดในวงจรสามเฟส;
เชื่อมต่อมอเตอร์อะซิงโครนัสกับเครือข่าย 3 ~ 380/220 V 50 Hz หรือตัวแปลงความถี่;
ตัวต้านทานในวงจรขดลวดกระตุ้น (สองขั้น);
ตัวต้านทานโหลดในวงจรสามเฟส (สามขั้น);
ตัวต้านทานระบายแรงดันเกินบนโมดูลอัจฉริยะ
ตัวแปลงความถี่และตัวแปลงความกว้างพัลส์จะถูกเปิดใช้งานสำหรับการทำงานภายในเครือข่าย (โหมดกู้คืน) เพื่อลดการใช้พลังงานจากเครือข่าย
หม้อแปลงสองขดลวดสามตัว;
คอนแทคเตอร์กำลังของระบบย่อยรีเลย์
แผนผังวงจรของอุปกรณ์ที่ศึกษาแสดงอยู่บนแผงด้านหน้า แผนผังทั้งหมดแบ่งออกเป็นกลุ่มตามหัวข้อของห้องปฏิบัติการ แผงนี้ประกอบด้วยเต้ารับสวิตช์ ไฟแสดงสถานะของอุปกรณ์ดิจิทัล สวิตช์เกียร์ และปุ่มควบคุมที่ช่วยให้ผู้ใช้สามารถเปลี่ยนพารามิเตอร์ขององค์ประกอบต่างๆ ระหว่างการทำงานในห้องปฏิบัติการ
ปุ่มควบคุมบนแผงด้านหน้าของโต๊ะทำงาน:
โพเทนชิออมิเตอร์สำหรับปรับค่าเพื่อควบคุมตัวแปลงความกว้างพัลส์แบบย้อนกลับ ซึ่งเป็นสัญญาณอ้างอิงของระบบปิด
โพเทนชิออมิเตอร์สำหรับปรับค่าของตัวแปลงความกว้างพัลส์ของแหล่งจ่ายไฟสำหรับขดลวดกระตุ้นมอเตอร์ DC และโรเตอร์แบบพันขดลวดของมอเตอร์อะซิงโครนัสในโหมดเครื่องจักรซิงโครนัส
โพเทนชิออมิเตอร์สำหรับปรับค่าของตัวแปลงความถี่ ซึ่งช่วยให้สามารถเปลี่ยนความถี่เอาต์พุต (0 ÷ 163 Hz) และการตั้งค่าแรงดันเอาต์พุต (0 ÷ 220 V) ได้อย่างราบรื่น
ปุ่มควบคุมระบบย่อยรีเลย์
ในการดำเนินการทดลอง จำเป็นต้องประกอบวงจรของอุปกรณ์ที่ศึกษาโดยใช้จัมเปอร์มาตรฐาน ซึ่งช่วยให้ผู้ใช้สามารถประกอบวงจรได้โดยไม่สูญเสียความชัดเจน
มีการนำซอฟต์แวร์และชุดเอกสารวิธีการและเทคนิคสำหรับบุคลากรทางวิชาการมาติดตั้งเพิ่มเติมในห้องปฏิบัติการ
