Name: เครื่องฝึกอบรมระบบทำความเย็นและเครื่องปรับอากาศ พร้อมอุปกรณ์การสอนแบบวงจรกลับทิศทาง อุปกรณ์ฝึกอบรมวิชาชีพ เครื่องฝึกอบรมเครื่องปรับอากาศ
Brand: MY SHOP
SKU: MRB3714E5
Availability: InStock
Rating: 5 (1 reviews)

คำอธิบาย

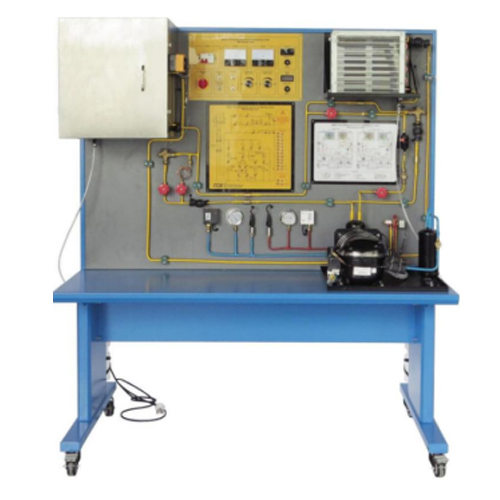

MRB3714E5 เครื่องฝึกอบรมระบบทำความเย็นและเครื่องปรับอากาศ พร้อมอุปกรณ์การสอนแบบวงจรกลับทิศทาง อุปกรณ์ฝึกอบรมวิชาชีพ เครื่องฝึกอบรมเครื่องปรับอากาศ
1. แนะนำอุปกรณ์
1.1 ภาพรวม
ในปัจจุบัน การฝึกอบรมด้านเทคนิคนั้น การฝึกฝนทักษะภาคปฏิบัติเป็นสิ่งสำคัญยิ่ง เพื่อตอบสนองความต้องการนี้ สถานีฝึกอบรมระบบทำความเย็นและเครื่องปรับอากาศแบบวงจรย้อนกลับ MRB3714E5 จึงถือกำเนิดขึ้น เป็นอุปกรณ์ขั้นสูงที่ออกแบบมาเพื่อการศึกษาและการฝึกอบรมวิชาชีพ สถานีฝึกอบรมนี้เป็นแพลตฟอร์มที่จำลองสภาพแวดล้อมทางอุตสาหกรรมจริง ช่วยให้ผู้เรียนเข้าใจกลไกการทำงานของระบบทำความเย็นแบบวงจรย้อนกลับอย่างลึกซึ้ง และเชี่ยวชาญทักษะการใช้งานและการบำรุงรักษาที่เกี่ยวข้อง
การออกแบบสถานีฝึกอบรม MRB3714E5 คำนึงถึงความสมบูรณ์และประโยชน์ใช้สอยของการสอน ประกอบด้วยคอมเพรสเซอร์แบบปิดสนิทระบายความร้อนด้วยอากาศ ไปจนถึงเครื่องระเหยแบบใช้ลมเป่า คอนเดนเซอร์ และส่วนประกอบการวัดและควบคุมที่จำเป็นต่างๆ เพื่อให้มั่นใจว่านักเรียนสามารถสัมผัสทุกขั้นตอนตั้งแต่รอบการทำงานของสารทำความเย็น กระบวนการแลกเปลี่ยนความร้อน ไปจนถึงการควบคุมระบบและการวินิจฉัยข้อผิดพลาด
1.2 คุณสมบัติ
แพลตฟอร์มการเรียนรู้ที่ครอบคลุม: หัวใจสำคัญของการออกแบบสถานีฝึกอบรม MRB3714E5 คือการจัดหาแพลตฟอร์มการเรียนรู้ที่ครอบคลุมสูง อุปกรณ์นี้ได้รวมส่วนประกอบสำคัญในระบบทำความเย็นและเครื่องปรับอากาศไว้ด้วยกัน เช่น คอมเพรสเซอร์แบบปิดสนิทระบายความร้อนด้วยอากาศ เครื่องระเหยและคอนเดนเซอร์แบบใช้ลมเป่า เป็นต้น ส่วนประกอบเหล่านี้ทำงานร่วมกันเพื่อแสดงให้นักเรียนเห็นระบบวงจรการทำความเย็นที่แท้จริง ด้วยการออกแบบแบบบูรณาการนี้ นักเรียนสามารถเรียนรู้ขั้นตอนการทำงานของระบบทั้งหมดได้ในอุปกรณ์เดียว เพื่อให้เข้าใจหน้าที่และการทำงานร่วมกันของแต่ละส่วนประกอบได้ดียิ่งขึ้น
การออกแบบที่เน้นการศึกษา: การออกแบบอุปกรณ์คำนึงถึงความต้องการในการสอนอย่างเต็มที่ และมาพร้อมกับคู่มือการทดลองและคำแนะนำการใช้งานโดยละเอียด เพื่อให้นักเรียนสามารถเพิ่มพูนความเข้าใจผ่านการใช้งานจริง ฝาครอบกันฝุ่นแบบโปร่งใสไม่เพียงแต่ป้องกันอุปกรณ์จากฝุ่นเท่านั้น แต่ยังช่วยให้นักเรียนสามารถสังเกตโครงสร้างภายในของอุปกรณ์ได้อย่างชัดเจน ซึ่งช่วยเพิ่มความเข้าใจง่ายในการสอน การออกแบบนี้ช่วยให้นักเรียนได้เรียนรู้จากการปฏิบัติจริงและเสริมสร้างความรู้ทางทฤษฎีผ่านการใช้งานจริง
ความปลอดภัยต้องมาก่อน: ความปลอดภัยเป็นสิ่งสำคัญที่สุดในการออกแบบโต๊ะฝึกอบรม MRB3714E5 อุปกรณ์นี้มาพร้อมกับคุณสมบัติด้านความปลอดภัย เช่น ปุ่มหยุดฉุกเฉิน ระบบป้องกันไฟรั่ว และระบบป้องกันการโอเวอร์โหลด เพื่อความปลอดภัยของนักเรียนขณะทำการทดลอง นอกจากนี้ ส่วนประกอบทางไฟฟ้าและสายไฟทั้งหมดเป็นไปตามมาตรฐานความปลอดภัยสากล ทำให้ผู้เรียนได้รับสภาพแวดล้อมการเรียนรู้ที่ปลอดภัยและเชื่อถือได้
ความสะดวกและทนทาน: ความสะดวกของอุปกรณ์สะท้อนให้เห็นจากการออกแบบที่เน้นความคล่องตัวและความทนทาน ด้านล่างมีล้อเลื่อนที่ล็อคได้ ทำให้สะดวกในการเคลื่อนย้ายระหว่างห้องเรียนหรือสถานที่ฝึกอบรมต่างๆ และสามารถล็อคได้เมื่อใช้งานเพื่อความมั่นคง โต๊ะทำงานทำจากพลาสติกความแข็งแรงสูงและสแตนเลส ซึ่งทนทานและทำความสะอาดง่าย เหมาะสำหรับการใช้งานสอนในระยะยาว
การตรวจสอบและวิเคราะห์ข้อมูลแบบเรียลไทม์: เพื่อพัฒนาความสามารถในการวิเคราะห์การทดลองของนักเรียน สถานีฝึกอบรม MRB3714E5 จึงมาพร้อมกับเครื่องมือต่างๆ เช่น โวลต์มิเตอร์ แอมมิเตอร์ และตัวแสดงอุณหภูมิดิจิทัล เครื่องมือเหล่านี้สามารถแสดงสถานะการทำงานของระบบแบบเรียลไทม์ ทำให้นักเรียนสามารถตรวจสอบและวิเคราะห์ประสิทธิภาพของระบบ และเพิ่มความเข้าใจเกี่ยวกับการทำงานของระบบทำความเย็นได้ลึกซึ้งยิ่งขึ้น
แนวคิดการรักษาสิ่งแวดล้อม: สารทำความเย็น R134A ที่ใช้ในสถานีฝึกอบรมเป็นสารทำความเย็นที่เป็นมิตรต่อสิ่งแวดล้อม ซึ่งช่วยให้นักเรียนเข้าใจและนำกฎระเบียบด้านสิ่งแวดล้อมในปัจจุบันไปใช้ในทางปฏิบัติ และปลูกฝังจิตสำนึกในการรักษาสิ่งแวดล้อม
สถานีฝึกอบรมระบบทำความเย็นและเครื่องปรับอากาศแบบวงจรย้อนกลับ MRB3714E5 เป็นอุปกรณ์การสอนที่มีการบูรณาการสูง ปลอดภัย และใช้งานง่าย ช่วยให้นักเรียนมีแพลตฟอร์มการเรียนรู้ที่เหมาะสม เพื่อให้พวกเขาสามารถเข้าใจเทคโนโลยีการทำความเย็นและเครื่องปรับอากาศในทุกแง่มุมได้อย่างลึกซึ้งในทางปฏิบัติ ผ่านการปฏิบัติงานจริงนี้ นักเรียนไม่เพียงแต่จะสามารถเสริมสร้างความรู้ทางทฤษฎี แต่ยังพัฒนาทักษะการปฏิบัติงานจริง ซึ่งเป็นการวางรากฐานที่มั่นคงสำหรับอาชีพในอนาคตของพวกเขา

2. พารามิเตอร์ทางเทคนิค
กำลังไฟเข้า: AC 220V
น้ำหนัก: <300 กก.
สภาวะการทำงาน: อุณหภูมิ: 10℃～+40℃ ความชื้นสัมพัทธ์: <85% (25℃)
ขนาด: 1700 มม.*750 มม.*1950 มม.
3. รายการส่วนประกอบและรายละเอียด
3.1 ส่วนประกอบหลัก
ลำดับที่ ชื่อ
1 ระบบหมุนเวียนอากาศ
2 โมดูลควบคุมไฟฟ้า
3 โมดูลตั้งค่าข้อผิดพลาด
4 โต๊ะทำงาน
3.2 โมดูลควบคุมไฟฟ้า
ลำดับที่ ชื่อ
1 สวิตช์เปิด/ปิด
2 โวลต์มิเตอร์
3 แอมมิเตอร์
4 เครื่องมือแสดงอุณหภูมิแบบหลายช่องสัญญาณ
5 สวิตช์โหลด
6 สวิตช์สตาร์ท/หยุดคอมเพรสเซอร์
7 สวิตช์วาล์วกลับทิศทางสี่ทาง
8 สวิตช์พัดลมหม้อน้ำ
9การปรับความเร็วพัดลมคอนเดนเซอร์
10 การปรับความเร็วพัดลมอีวาพอเรเตอร์
11 ตัวบ่งชี้แรงดันแบบสองช่องสัญญาณ
3.3 โมดูลการตั้งค่าข้อผิดพลาด
ด้านซ้ายของโมดูลการตั้งค่าข้อผิดพลาดคือแผนภาพจำลองทางไฟฟ้าของอุปกรณ์พร้อมจุดวัด กดปุ่มตั้งค่าข้อผิดพลาดทางด้านขวาเพื่อตั้งค่าข้อผิดพลาด ข้อผิดพลาดแสดงอยู่ในรูปและตารางต่อไปนี้
ลำดับที่ ชื่อ
F1 ปุ่มแจ้งข้อผิดพลาดการตัดวงจรไฟฟ้าสองเฟสของมอเตอร์
F2 ปุ่มแจ้งข้อผิดพลาดพัดลมคอนเดนเซอร์
F3 ปุ่มแจ้งข้อผิดพลาดพัดลมอีวาพอเรเตอร์
F4 ปุ่มแจ้งข้อผิดพลาดไขควงกระแทก
F5 ปุ่มแจ้งข้อผิดพลาดการป้องกันความร้อนของมอเตอร์
F6 ปุ่มแจ้งข้อผิดพลาดตัวควบคุมพัดลมคอนเดนเซอร์
F7 ปุ่มแจ้งข้อผิดพลาดตัวควบคุมพัดลมอีวาพอเรเตอร์
F8 ปุ่มแจ้งข้อผิดพลาดสวิตช์แรงดันต่ำ
F9 ปุ่มแจ้งข้อผิดพลาดสวิตช์แรงดันสูง
F10 ปุ่มแจ้งข้อผิดพลาดวาล์วกลับทิศทางสี่ทาง
ปุ่มควบคุม LED ปุ่มซ่อนไฟแสดงข้อผิดพลาด
ปุ่มรีเซ็ต ปุ่มรีเซ็ตข้อผิดพลาด
ปุ่มแรงดันไฟฟ้า ปุ่มโมดูลวัดแรงดันไฟฟ้า
ปุ่มความต้านทานต่อเนื่อง ปุ่มโหมดการวัดความต้านทาน
4. รายการทดลอง
การทดลองที่ 1 การทดลองข้อผิดพลาดการตัดวงจรไฟฟ้าสองเฟสของมอเตอร์
การทดลองที่ 2 ปุ่มแจ้งข้อผิดพลาดพัดลมคอนเดนเซอร์
การทดลองที่ 3 ปุ่มแจ้งข้อผิดพลาดพัดลมระเหย
การทดลองที่ 4 ปุ่มแจ้งข้อผิดพลาดเครื่องตอกกระแทกหนัก
การทดลองที่ 5 ปุ่มแจ้งข้อผิดพลาดระบบป้องกันความร้อนของมอเตอร์
การทดลองที่ 6 ปุ่มแจ้งข้อผิดพลาดตัวควบคุมพัดลมคอนเดนเซอร์
การทดลองที่ 7 ปุ่มแจ้งข้อผิดพลาดตัวควบคุมพัดลมระเหย
การทดลองที่ 8 ปุ่มแจ้งข้อผิดพลาดสวิตช์แรงดันต่ำ
การทดลองที่ 9 ปุ่มแจ้งข้อผิดพลาดสวิตช์แรงดันสูง
การทดลองที่ 10 ปุ่มแจ้งข้อผิดพลาดวาล์วกลับทิศทางสี่ทาง
