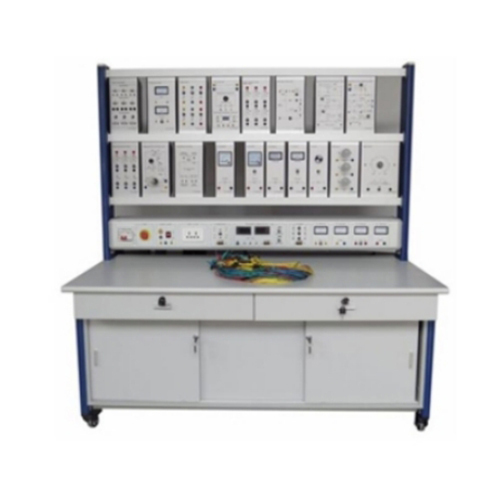

Name: โต๊ะทำงานฝึกอบรมอิเล็กทรอนิกส์กำลัง อุปกรณ์การสอนในโรงเรียน อุปกรณ์ฝึกสอน โต๊ะทำงานฝึกอบรมหม้อแปลงไฟฟ้า
Brand: MY SHOP
SKU: MR194E
Availability: InStock
Rating: 5 (1 reviews)

Description

MR194E โต๊ะทำงานฝึกอบรมอิเล็กทรอนิกส์กำลัง อุปกรณ์การสอนในโรงเรียน อุปกรณ์ฝึกสอน โต๊ะทำงานฝึกอบรมหม้อแปลงไฟฟ้า
I. ผลิตภัณฑ์
1.1 ภาพรวม
อุปกรณ์ฝึกอบรมนี้ประกอบด้วยอุปกรณ์พื้นฐาน เช่น วงจรเรียงกระแสอิเล็กทรอนิกส์กำลัง เครื่องกำเนิดพัลส์และหน่วยควบคุม มอเตอร์ โหลดเบา และวัตถุควบคุมอื่นๆ ผ่านการทดลองที่เกี่ยวข้อง ผู้เรียนสามารถทำความคุ้นเคยกับวงจรเรียงกระแสซิลิคอนควบคุม การควบคุมพัลส์ และลักษณะเฉพาะของอุปกรณ์อิเล็กทรอนิกส์อื่นๆ เพื่อให้เข้าใจหลักการควบคุมและโหมดการควบคุม รวมถึงความรู้และทักษะที่เกี่ยวข้อง เหมาะสำหรับวิทยาลัยอาชีวศึกษาชั้นสูง โรงเรียนอาชีวศึกษาตอนปลาย และการสอบฝึกอบรมวิชาชีพที่เกี่ยวข้อง
1.2 คุณสมบัติ
(1) โต๊ะฝึกอบรมใช้โครงสร้างเฟรมเสาอลูมิเนียม การติดตั้งแบบบูรณาการของเครื่องมือวัดและแหล่งจ่ายไฟภาคปฏิบัติ วงจรและอุปกรณ์ภาคปฏิบัติใช้การจัดวางแบบกล่องแขวน แต่ละหน่วยมีความยืดหยุ่น ใช้งานง่าย และไม่เสียหายง่าย
(2) วงจรและอุปกรณ์ทดลองได้รับการกำหนดค่าอย่างครบถ้วนและสามารถใช้ร่วมกันเพื่อทำการฝึกอบรมภาคปฏิบัติในวิชาต่างๆ ได้
(3) แพลตฟอร์มการฝึกอบรมมีระบบป้องกันความปลอดภัยที่ดี
2. พารามิเตอร์ลักษณะเฉพาะ
(1) กำลังไฟฟ้าขาเข้า: ระบบสองเฟสสามสาย 220V บวกหรือลบ 10% 50Hz
(2) ขนาดภายนอก: 1600 มม. * 800 มม. * 1300 มม.
(3) กำลังไฟฟ้าของเครื่อง: < 1.5kva
(4) น้ำหนัก: < 150 กก.
(5) สภาพการทำงาน: อุณหภูมิ -10℃～+40℃ ความชื้นสัมพัทธ์ < 85% (25 ℃)

3. ส่วนประกอบของผลิตภัณฑ์
3.1 กล่องจ่ายไฟ
แผงควบคุมพลังงานทำจากแผงโปรไฟล์อลูมิเนียมอัลลอยด์ โครงสร้างกล่องปิด เชื่อมต่อกับโครงวางด้านล่าง
(1) อินพุตไฟสองเฟสสามสาย ควบคุมโดยเบรกเกอร์ป้องกันไฟรั่ว พร้อมปุ่มควบคุมหยุดฉุกเฉิน และกดปุ่มหยุดฉุกเฉินเพื่อตัดไฟในกรณีฉุกเฉิน
(2) โวลต์มิเตอร์และแอมมิเตอร์แสดงค่าต่างๆ
(3) มีไฟแสดงสถานะการทำงาน ช่องเสียบไฟออก และขั้วต่อไฟออกที่ปลอดภัย
(4) แหล่งจ่ายไฟ AC ในตัว พร้อมฟังก์ชั่นป้องกันการลัดวงจร
(5) แหล่งจ่ายไฟ DC ปรับได้ 0-30V ในตัว แหล่งจ่ายไฟ DC แรงดันคงที่ และแหล่งจ่ายไฟ AC แรงดันต่ำ พร้อมเอาต์พุตแรงดันหลายระดับ ฟังก์ชั่นป้องกันการลัดวงจร
3.2 โต๊ะฝึกอบรม
โต๊ะฝึกอบรมรองรับด้วยเสาโปรไฟล์อลูมิเนียม และเบรกแบบกิมบอลด้านล่างสามารถเคลื่อนย้ายและจัดตำแหน่งได้อย่างยืดหยุ่น โต๊ะตัวนี้ใช้แผ่นฐานความหนาแน่นสูงหนา 25 มม. เคลือบผิวด้วยแผ่นกันไฟทนอุณหภูมิสูงและความดันสูง มาพร้อมลิ้นชักแบบรางเลื่อน 3 ช่อง 2 ลิ้นชัก และตู้ล่างแบบบานเลื่อน 2 ตู้ โครงสร้างแข็งแรง สวยงาม และดูดี
(หมายเหตุ: ข้อความต้นฉบับไม่ชัดเจน จึงไม่ได้แปลความหมาย) 3.3 กล่องแขวนอุปกรณ์
(1) กล่องแขวนสวิตช์และโพเทนชิโอมิเตอร์ (โมดูล 1) 1 ชิ้น
(2) กล่องแขวนชุดควบคุมพัลส์ (โมดูล 2) 1 ชิ้น
(3) กล่องแขวนวงจรขับสนามแม่เหล็ก (โมดูล 3) 1 ชิ้น
(4) กล่องแขวนโมดูลตัวเรียงกระแสควบคุมซิลิคอน (โมดูล 4) 1 ชิ้น
(5) กล่องแขวนวงจรหรี่ไฟไทริสเตอร์แบบสองทิศทาง (โมดูล 5) 1 ชิ้น
(6) กล่องแขวนโหลด (โมดูล 6) 1 ชิ้น
(7) กล่องแขวนโมดูลไทริสเตอร์บริดจ์แบบกึ่งควบคุม (โมดูล 7) 1 ชิ้น
(8) กล่องแขวนโมดูลวงจรทริกเกอร์ไทริสเตอร์ (โมดูล 8) 1 ชิ้น
(9) กล่องแขวนโมดูลวงจรทริกเกอร์ทรานซิสเตอร์แบบจุดเชื่อมต่อเดี่ยว (โมดูล 9) 1 ชิ้น
(10) กล่องแขวนตัวต้านทานแบบเลื่อน (โมดูล 10) 1 ชิ้น
(11) กล่องแขวนโมดูลไดโอด 1 (โมดูล 11) 1 ชิ้น ชิ้น
(12) กล่องแขวนแอมมิเตอร์วัดแรงดัน ( -โมดูล-12) 1 ชิ้น
(13) กล่องแขวนวงจรทรานซิสเตอร์กำลังและวงจรขยายสัญญาณปฏิบัติการ ( -โมดูล-13) 1 ชิ้น
(14) กล่องแขวนโวลต์มิเตอร์กระแสตรง ( -โมดูล-14) 1 ชิ้น
(15) กล่องแขวนมิเตอร์วัดกระแสตรง ( -โมดูล-15) 1 ชิ้น
(16) กล่องแขวนโวลต์มิเตอร์กระแสสลับ ( -โมดูล-16) 1 ชิ้น
(17) กล่องแขวนแอมมิเตอร์กระแสสลับ ( -โมดูล-17) 1 ชิ้น
(18) กล่องแขวนมอเตอร์กระแสตรง ( -โมดูล-18) 1 ชิ้น
4 การทดลองที่สามารถทำเสร็จได้
4.1 การทดลองวงจรทริกเกอร์ไทริสเตอร์
(1) การทดลองวงจรควบคุมซิลิคอนทริกเกอร์แรงดันกระแสตรง
(2) การทดลองวงจรควบคุมทริกเกอร์ทรานซิสเตอร์แบบจุดเชื่อมต่อเดี่ยว
(3) การทดลองหน่วยควบคุมพัลส์คู่ที่สามารถทริกเกอร์วงจรควบคุมซิลิคอนได้
4.2 การทดลองการควบคุมความเร็วของมอเตอร์กระแสตรง
(1) การทดลองควบคุมความเร็ววงจรขับหลอดสนามแม่เหล็กโดยใช้สัญญาณแรงดันไฟ DC
(2) การทดลองควบคุมความเร็ววงจรขับหลอดสนามแม่เหล็กโดยใช้สัญญาณ PWM
