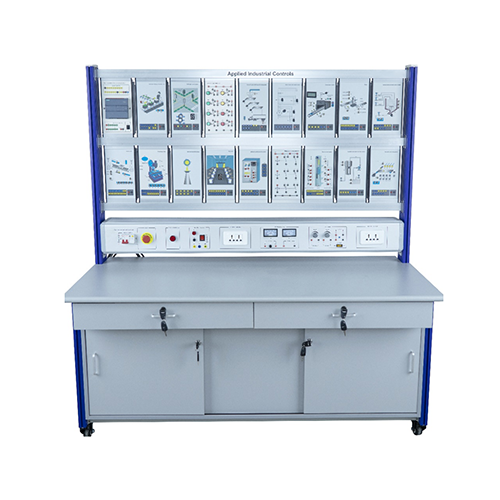

Name: ชุดฝึกอบรม PLC อุปกรณ์ห้องปฏิบัติการเพื่อการศึกษา อุปกรณ์สาธิต ห้องปฏิบัติการติดตั้งระบบไฟฟ้า
Brand: MY SHOP
SKU: MR231E
Availability: InStock
Rating: 5 (1 reviews)

Description

MR231E ชุดฝึกอบรม PLC อุปกรณ์ห้องปฏิบัติการเพื่อการศึกษา อุปกรณ์สาธิต ห้องปฏิบัติการติดตั้งระบบไฟฟ้า
I. ภาพรวมผลิตภัณฑ์
1.1 ภาพรวม
อุปกรณ์ฝึกอบรมนี้ประกอบด้วย PLC Siemens 1200 โมดูลจำลองการฝึกอบรม และอุปกรณ์ควบคุมอื่นๆ ผ่านการทดลองที่เกี่ยวข้อง คุณจะสามารถทำความคุ้นเคยกับการใช้งานพื้นฐานและวิธีการเขียนโปรแกรมของ PLC S7-1200 การใช้งานซอฟต์แวร์การเขียนโปรแกรม ฯลฯ เพื่อพัฒนาความรู้และทักษะที่เกี่ยวข้องของนักเรียน เหมาะสำหรับการเรียนการสอนและการประเมินทักษะในวิทยาลัยอาชีวศึกษา วิทยาลัยเทคนิค และโรงเรียนอาชีวศึกษาต่างๆ
1.2 คุณสมบัติ
(1) แพลตฟอร์มการฝึกอบรมใช้โครงสร้างเฟรมเสาอลูมิเนียม เครื่องมือวัดและแหล่งจ่ายไฟสำหรับการฝึกอบรมถูกติดตั้งและรวมเข้าด้วยกัน และวงจรและอุปกรณ์สำหรับการฝึกอบรมถูกรวมอยู่ในกล่องแขวน หน่วยต่างๆ มีความยืดหยุ่น ใช้งานง่าย และไม่เสียหายง่าย
(2) วงจรและอุปกรณ์ทดลองได้รับการกำหนดค่าอย่างครบถ้วนและสามารถใช้ร่วมกันเพื่อดำเนินการเนื้อหาการฝึกอบรมของหลักสูตรต่างๆ ได้
(3) แพลตฟอร์มการฝึกอบรมมีระบบป้องกันความปลอดภัยที่ดี
II. พารามิเตอร์ประสิทธิภาพ
กำลังไฟฟ้าเข้า: ระบบสามเฟสห้าสาย 380V±10% 50Hz
น้ำหนัก: 190 กก.
ขนาด: 1650 มม.*850 มม.*1900 มม.
สภาพการทำงาน: อุณหภูมิแวดล้อม -10℃～+40℃; ความชื้นสัมพัทธ์ <85% (25℃)

III. รายการส่วนประกอบและคำแนะนำโดยละเอียด
3.1 ส่วนประกอบหลัก
หมายเลข ชื่อ
1 โมดูลกล่องแขวนสำหรับการทดลอง
2 กล่องจ่ายไฟ
3 โต๊ะทดลอง
4 ตู้เก็บของ
5 ล้ออเนกประสงค์
3.2 ส่วนประกอบกล่องจ่ายไฟ
หมายเลข ชื่อ
1 เบรกเกอร์
2 สวิตช์หยุดฉุกเฉิน
3 ไฟแสดงสถานะสีแดง
4 โมดูลเอาต์พุตไฟ AC240V
5 เต้ารับ 6 รู สองตำแหน่ง AC230V
6 แอมมิเตอร์ DC
7 โวลต์มิเตอร์ DC
8 ปุ่มปรับกระแสไฟ DC
9 ปุ่มปรับแรงดันไฟ DC
3.3 รายการการกำหนดค่าอุปกรณ์
หมายเลข ชื่อ จำนวน
ส่วนประกอบที่ 1 กล่องแขวน PLC S7-1200 1
ส่วนประกอบที่ 2 กล่องแขวนจำลองสายการผลิตบรรจุภัณฑ์อัตโนมัติ 1
ส่วนประกอบที่ 3 กล่องแขวนจำลองไฟจราจร 1
ส่วนประกอบที่ 4 กล่องแขวนปุ่มกด 1
ส่วนประกอบที่ 5 กล่องแขวนจำลองการป้อนและโหลดอัตโนมัติ 1
ส่วนประกอบที่ 6 กล่องจำลองการควบคุมมอเตอร์ 1
ส่วนประกอบที่ 7 กล่องแขวนจำลองการควบคุมอุณหภูมิ 1
ส่วนประกอบที่ 8 กล่องแขวนจำลองหุ่นยนต์ 1
ส่วนประกอบที่ 9 กล่องแขวนจำลองการผสมของเหลวหลายชนิด 1
ส่วนประกอบที่ 10 กล่องแขวนจำลองการควบคุมการคัดแยกไปรษณีย์อัตโนมัติ 1
ส่วนประกอบที่ 11 กล่องแขวนจำลองระดับน้ำในหอเก็บน้ำ 1
ส่วนประกอบที่ 12 การทดลองจำลองลิฟต์แบบแขวน 1 ชุด
ส่วนประกอบที่ 13 กล่องควบคุมรีเลย์แบบแขวน 1 ชุด
ส่วนประกอบที่ 14 กล่องจำลองเครื่องจำหน่ายสินค้าอัตโนมัติแบบแขวน 1 ชุด
ส่วนประกอบที่ 15 กล่องจำลองระบบตอบสนองแบบแขวน 1 ชุด
ส่วนประกอบที่ 16 กล่องจำลองไฟหอคอยแบบแขวน 1 ชุด
ส่วนประกอบที่ 17 กล่องจำลองระบบควบคุมศูนย์เครื่องจักรกลแบบแขวน 1 ชุด
ส่วนประกอบที่ 18 กล่องจำลองระบบควบคุมรถเข็นขนส่งแบบแขวน 1 ชุด
3.4 อุปกรณ์เสริม
หมายเลข ชื่อ จำนวน
1 มัลติมิเตอร์ดิจิทัล 1 เครื่อง
2 สายเคเบิลเครือข่าย 1.5 เมตร 1 เส้น
3 ฟิวส์ 30mA 3 ตัว
4 ฟิวส์ 10A 3 ตัว
5 สายไฟสีดำ 2 มม. 10 เส้น
6 สายไฟสีแดง 2 มม. 10 เส้น
7 สายไฟสีน้ำเงิน 2 มม. 5 เส้น
IV. รายการการทดลอง
การทดลองที่ 1 การทดลองจำลองสายการผลิตบรรจุภัณฑ์อัตโนมัติ
การทดลองที่ 2 การทดลองจำลองไฟจราจร
การทดลองที่ 3 การทดลองจำลองการป้อนและโหลดอัตโนมัติ
การทดลองที่ 4 การทดลองจำลองการควบคุมมอเตอร์
การทดลองที่ 5 การทดลองจำลองการควบคุมอุณหภูมิ
การทดลองที่ 6 การทดลองจำลองหุ่นยนต์
การทดลองที่ 7 การทดลองจำลองการผสมของเหลวหลายชนิด
การทดลองที่ 8 การทดลองจำลองระบบควบคุมการคัดแยกจดหมายอัตโนมัติ
การทดลองที่ 9 การทดลองจำลองระดับน้ำของหอเก็บน้ำ
การทดลองที่ 10 การทดลองจำลองลิฟต์
การทดลองที่ 11 การทดลองจำลองเครื่องจำหน่ายสินค้าอัตโนมัติ
การทดลองที่ 12 การทดลองจำลองระบบตอบสนอง
การทดลองที่ 13 การทดลองจำลองไฟหอคอย
การทดลองที่ 14 การทดลองจำลองระบบควบคุมศูนย์เครื่องจักรกล
การทดลองที่ 15 การทดลองจำลองระบบควบคุมรถเข็นขนส่ง
