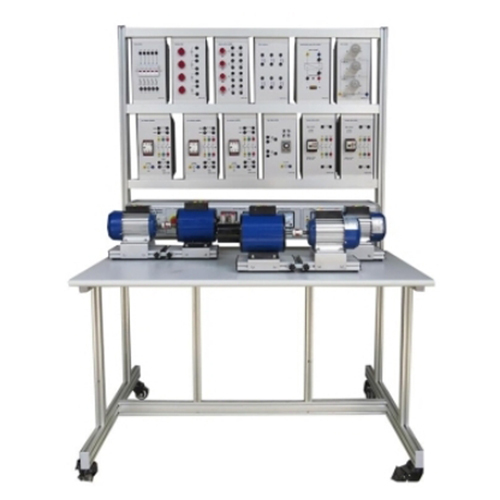

Name: เครื่องจักรเหนี่ยวนำ อุปกรณ์ทดลอง อุปกรณ์ฝึกอบรมวิชาชีพ อุปกรณ์การศึกษาในมหาวิทยาลัย เครื่องจักรไฟฟ้า
Brand: MY SHOP
SKU: MR242E
Availability: InStock
Rating: 5 (1 reviews)

Description

MR242E เครื่องจักรเหนี่ยวนำ อุปกรณ์ทดลอง อุปกรณ์ฝึกอบรมวิชาชีพ อุปกรณ์การศึกษาในมหาวิทยาลัย เครื่องจักรไฟฟ้า
1 ภาพรวม
1.1 บทนำ
ชุดฝึกอบรมนี้ประกอบด้วยมอเตอร์เหนี่ยวนำหลายประเภท นักเรียนสามารถทำความคุ้นเคยกับคุณสมบัติ หลักการควบคุม และความรู้เกี่ยวกับมอเตอร์เหนี่ยวนำประเภทต่างๆ ผ่านการฝึกอบรมและการทดลอง เหมาะสำหรับนักเรียนในโรงเรียนอาชีวศึกษา โรงเรียนเทคนิค และวิทยาลัย
1.2 คุณสมบัติ
(1) โต๊ะฝึกอบรมใช้โครงสร้างเสาอลูมิเนียม มีล้อเลื่อนที่ด้านล่างของโต๊ะฝึกอบรม ทำให้สามารถเคลื่อนย้ายได้ตามต้องการ
ประกอบด้วยกล่องมิเตอร์และกล่องกำลังสำหรับทดสอบและวัดพารามิเตอร์ทางเทคนิค ใช้งานง่ายและไม่แตกหักง่าย
(2) มีหม้อแปลงไฟฟ้า นักเรียนสามารถประกอบวงจรและทำการฝึกอบรมและทดลองได้หลากหลาย
(3) โต๊ะฝึกอบรมมีระบบความปลอดภัยสูง
2 พารามิเตอร์ทางเทคนิค
(1) กำลังไฟฟ้าขาเข้า: สามเฟส ห้าสาย 380V±10% 50Hz
(2) ขนาด: 1200 มม.×800 มม.×1500 มม.
(3) กำลังการผลิตรวม: ＜1.5KVA
(4) น้ำหนัก: ＜100 กก.
(5) สภาพแวดล้อมการทำงาน:
อุณหภูมิแวดล้อม: -10℃～+40℃
ความชื้นสัมพัทธ์: ＜85%(25℃)

3. ผลิตภัณฑ์ประกอบด้วย
3.1 แผงควบคุมพลังงาน
แผงควบคุมพลังงานใช้แผงโลหะโครงสร้างอลูมิเนียม แบบปิดสนิท
โครงสร้างแบบกล่อง
3.2 โต๊ะฝึกอบรม
โต๊ะฝึกอบรมใช้พื้นผิวแผ่นกันไฟ แข็งแรงทนทาน ไม่แตกหักง่าย และมีรูปลักษณ์สวยงาม
3.3 แผงควบคุมพลังงาน
(1) ระบบไฟฟ้าเฟสเดียว สามสาย ผ่านการทดสอบโดยการควบคุมเบรกเกอร์ป้องกันไฟรั่ว มีปุ่มหยุดฉุกเฉิน สามารถตัดกระแสไฟฟ้าได้ในกรณีฉุกเฉิน
(2) แผงควบคุมมีมิเตอร์วัดแรงดันแบบจุด มิเตอร์วัดกระแส มิเตอร์วัดกำลังไฟฟ้า และมิเตอร์วัดกระแสไฟแบบไม่จุด
(3) มีไฟแสดงสถานะ ปลั๊กไฟแบบยุโรป และเต้ารับเอาต์พุตเพื่อความปลอดภัย

(4) ขดลวดกระแสสลับและกระแสตรงภายใน พร้อมฟังก์ชั่นป้องกันการลัดวงจร
4 เนื้อหาการฝึกอบรม
4.1 การทดลองมอเตอร์คาปาซิเตอร์เฟสเดียว
(1) การทดสอบแบบคงที่ของมอเตอร์คาปาซิเตอร์เฟสเดียว
(2) หลักการของลักษณะเฉพาะและการทดสอบการทำงานของมอเตอร์คาปาซิเตอร์เฟสเดียว
(3) การควบคุมการสตาร์ทและการหยุดของมอเตอร์คาปาซิเตอร์เฟสเดียว
(4) การควบคุมสวิตช์แรงเหวี่ยงของมอเตอร์คาปาซิเตอร์เฟสเดียว
4.2 การทดลองมอเตอร์อะซิงโครนัสสามเฟส
(1) หลักการและคุณสมบัติของมอเตอร์อะซิงโครนัสสามเฟส
(2) การทดสอบแบบคงที่ของมอเตอร์อะซิงโครนัสสามเฟส
(3) การทดสอบการทำงานของมอเตอร์อะซิงโครนัสสามเฟส
(4) การควบคุมเดินหน้าและถอยหลังของมอเตอร์อะซิงโครนัสสามเฟส
(5) การควบคุมแบบสตาร์และเดลต้าของมอเตอร์อะซิงโครนัสสามเฟส
(6) การควบคุมคอนแทคเตอร์ของมอเตอร์อะซิงโครนัสสามเฟส
4.3 การทดลองมอเตอร์ขดลวดสามเฟส
(1) หลักการและคุณสมบัติของมอเตอร์อะซิงโครนัสขดลวดสามเฟส
(2) การทดสอบแบบคงที่ของมอเตอร์อะซิงโครนัสขดลวดสามเฟส
(3) การเชื่อมต่อและการทำงานของมอเตอร์อะซิงโครนัสขดลวดสามเฟส
(4) การตั้งค่าพารามิเตอร์ทางเทคนิคการทำงานของมอเตอร์อะซิงโครนัสขดลวดสามเฟส
(5) การควบคุมการสตาร์ทและการหยุดของมอเตอร์อะซิงโครนัสขดลวดสามเฟส
4.4 มอเตอร์ขดลวดสามเฟส การทดลองมอเตอร์ซิงโครนัส
(1) หลักการและคุณสมบัติของมอเตอร์ซิงโครนัสลมสามเฟส
(2) การทดสอบสถิตของมอเตอร์ซิงโครนัสลมสามเฟส
(3) การเชื่อมต่อและการทำงานของมอเตอร์ซิงโครนัสลมสามเฟส
(4) การตั้งค่าพารามิเตอร์ทางเทคนิคการทำงานของมอเตอร์ซิงโครนัสลมสามเฟส
(5) การควบคุมการสตาร์ทและการหยุดของมอเตอร์ซิงโครนัสลมสามเฟส
4.5 การทดลองมอเตอร์ความเร็วสองระดับสามเฟส
(1) หลักการและคุณสมบัติของมอเตอร์ความเร็วสองระดับสามเฟส
(2) การทดสอบสถิตของมอเตอร์ความเร็วสองระดับสามเฟส
(3) การเชื่อมต่อและการทำงานของมอเตอร์ความเร็วสองระดับสามเฟส
(4) พารามิเตอร์ทางเทคนิค การทำงาน และการทดสอบของมอเตอร์ความเร็วสองระดับสามเฟส
(5) การควบคุมการสตาร์ทและการหยุดของมอเตอร์ความเร็วสองระดับสามเฟส
(6) การทำงานความเร็วสูงและความเร็วต่ำของมอเตอร์ความเร็วสองระดับสามเฟส
(7) การควบคุมการเปลี่ยนความเร็วของมอเตอร์ความเร็วสองระดับสามเฟส
4.6 การทดลองเครื่องจักรไฟฟ้าแบบครบวงจร
(1) การทดสอบคุณสมบัติการรับโหลดของเครื่องจักรไฟฟ้า
(2) การทดสอบพารามิเตอร์ทางเทคนิคการทำงานของเครื่องจักรไฟฟ้า
(3) การทดสอบพารามิเตอร์ทางเทคนิคไฟฟ้าของเครื่องจักรไฟฟ้า
(มีคู่มือผู้ใช้ภาษาอังกฤษให้)
