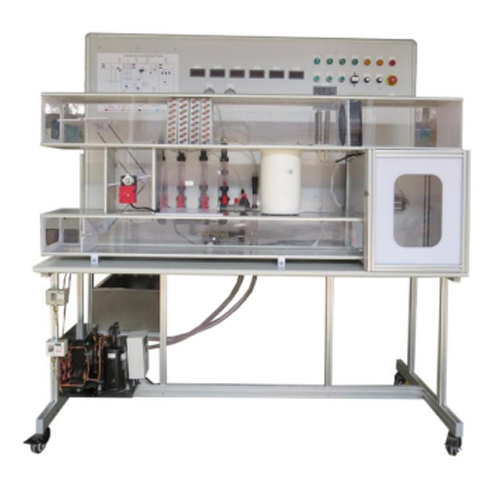

Name: เครื่องจำลองการทดลองระบบปรับอากาศ อุณหภูมิ และความชื้นคงที่ อุปกรณ์การเรียนการสอนในโรงเรียน อุปกรณ์ฝึกอบรมวิชาชีพ เครื่องฝึกอบรมระบบทำความเย็น
Brand: MY SHOP
SKU: MR003R
Availability: InStock
Rating: 5 (1 reviews)

คำอธิบาย

MR003R เครื่องจำลองการทดลองระบบปรับอากาศ อุณหภูมิ และความชื้นคงที่ อุปกรณ์การเรียนการสอนในโรงเรียน อุปกรณ์ฝึกอบรมวิชาชีพ เครื่องฝึกอบรมระบบทำความเย็น
คุณต้องจัดเตรียมประสบการณ์การใช้งานระบบระบายอากาศแบบ 4 ทิศทางและระบบปรับอากาศแบบปั๊มความร้อน
ซึ่งประกอบด้วยอุปกรณ์ทำความร้อนเสริมพร้อมปั๊มความร้อนและอุปกรณ์เพิ่มความชื้นที่ใช้งานได้กับน้ำร้อนและน้ำเย็น
อุปกรณ์เพิ่มความชื้นต้องมีระบบหัวฉีดน้ำที่ช่วยให้อากาศไหลผ่านได้ คุณสามารถประเมินและเปรียบเทียบประสิทธิภาพและปรับวาล์วดูด/ระบายอากาศได้
ผู้ใช้สามารถปรับอุณหภูมิของน้ำร้อนและน้ำเย็นได้
อุปกรณ์ทั้งหมดควรได้รับการออกแบบให้สามารถตรวจสอบการทำงานจากภายนอกได้ และสามารถปรับอุณหภูมิภายในได้
อุปกรณ์ทั้งหมดต้องมีระบบควบคุมอัตโนมัติ เนื่องจากอุณหภูมิและความชื้นภายใน
แผงควบคุมลำดับควรประกอบด้วยการควบคุมอัตโนมัติของอุปกรณ์กราฟิก และควรให้ประสบการณ์และการฝึกอบรมในการควบคุมอุณหภูมิ ความดัน และการปรับความชื้น การเชื่อมต่อวงจรเข้ากับแหล่งจ่ายไฟ
คุณควรสามารถป้องกันการโอเวอร์โหลดและใช้งานสวิตช์ความดัน สัญญาณเตือน และไฟแสดงสถานะได้ เมื่อเกิดปัญหาเกี่ยวกับเทอร์โมสตัท
คุณต้องควบคุมพลังงาน (เปิด/ปิด) จอภาพ และข้อมูลที่จัดเก็บในคอมพิวเตอร์ของแผงควบคุมไฟฟ้าผ่านรายการที่ 1 ต้องมีฟังก์ชันการแทรกและการจำลองข้อผิดพลาด คู่มือผู้ใช้เป็นภาษาสเปนพร้อมทฤษฎีและการปฏิบัติสำหรับผู้สอนและนักเรียน
ขนาด: 1800x1000x1000 มม.
ตัวควบคุมหลักของตู้แช่แข็ง
- ใช้โปรเซสเซอร์ ARM ประสิทธิภาพสูง 32 บิต
- พอร์ต USB ในตัวสำหรับเชื่อมต่อกับพีซี
- สามารถเชื่อมต่อโมดูลอุณหภูมิได้สูงสุด 16 โมดูล
- เทอร์มินัลการสื่อสาร RS-485 ในตัวสำหรับการสื่อสารแบบหลายจุด
- วงจรการสื่อสาร RS-485 ต้องได้รับการออกแบบเป็นโครงสร้างฉนวนเพื่อปรับปรุงความต้านทานต่อสัญญาณรบกวน
- อินพุต AD 12 บิตสำหรับเซ็นเซอร์ความดันและความชื้นที่เชื่อมต่อกัน 16 ช่อง
- อินพุตดิจิทัล 16 ช่องในตัวสำหรับการควบคุมฟังก์ชัน
- ไฟ LED ในตัว 16 ดวง สำหรับตรวจสอบสถานะเอาต์พุตภายในแผงวงจรพิมพ์ (PCB)
- ไฟ LED ภายนอกในตัว 16 ดวง สำหรับตรวจสอบสถานะเอาต์พุต
- ช่องสัญญาณเอาต์พุตแบบรีเลย์สูงสุด 16 ช่อง (8 ช่องพื้นฐาน, 8 ช่องเสริม)
- รีเลย์สำหรับเอาต์พุตต้องมีพิกัดกระแส 10 A ขึ้นไป
- แหล่งจ่ายไฟแบบสวิตช์ชิ่ง (SMPS) และตัวแปลง DCDC ต้องได้รับการออกแบบและรวมเข้ากับวงจร โดยมีสัญญาณภายนอกและโครงสร้างฉนวน
- แหล่งจ่ายไฟ: AC 86 ~ 264V, 50 / 60Hz แรงดันไฟฟ้าอิสระ
- ขนาดแผงวงจรพิมพ์ (PCB) ไม่เกิน 250x140 มม.

ควรประกอบด้วยชิ้นส่วนต่างๆ ดังต่อไปนี้:
คอมเพรสเซอร์: 1/2 แรงม้า, เฟสเดียว 220 โวลต์, กล่องควบคุม
คอนเดนเซอร์: ระบายความร้อนด้วยอากาศ
เครื่องแลกเปลี่ยนความร้อนสำหรับน้ำร้อนและน้ำเย็น แบบแคลมป์ (2 ชิ้น)
อีวาพอเรเตอร์สำหรับปั๊มความร้อน: แบบพิน, ท่อระบายความร้อนด้วยอากาศ (บัดกรี)
ถังรับของเหลว: 1/2 แรงม้า
แอคคิวเลเตอร์: 1/2 แรงม้า
วาล์วขยายตัว (2 ชิ้น): แบบแมนนวล
วาล์วอิเล็กทรอนิกส์ (4 ชิ้น): แบบแคลมป์หรือแบบเชื่อม 3/8 นิ้ว
ตัวกรองดักความชื้น: แบบแคลมป์หรือแบบเชื่อม 3/8 นิ้ว
เกจวัดความดัน: แรงดันสูง, แรงดันต่ำ
หัวฉีดโหลด
กระบังหน้าอะคริลิก: แบบแคลมป์หรือแบบเชื่อม
ปั๊มส่ง (3 ชิ้น): 220 โวลต์, 60 เฮิรตซ์
วาล์วซีล: 220 โวลต์, 60 เฮิรตซ์
วาล์วไอเสีย: 220 โวลต์, 60 เฮิรตซ์
อุปกรณ์เพิ่มความชื้น: แบบพ่นและแบบไหลผ่านบรรยากาศ สวิตช์แรงดันสูงและต่ำ: LPS, HPS, โวลต์, แอมมิเตอร์
เซ็นเซอร์วัดอุณหภูมิ 13 ชิ้น
โมดูลวัดอุณหภูมิตู้เย็น
- จอแสดงผล FND 4 หลักในตัว มองเห็นได้ชัดเจน
- สามารถเชื่อมต่อโมดูลวัดอุณหภูมิได้สูงสุด 16 โมดูล
- ขั้วต่อสื่อสาร RS-485 ในตัวสำหรับการสื่อสารหลายจุด
- อินพุตเซ็นเซอร์วัดอุณหภูมิแบบ RTD
- ความแม่นยำภายใน ± 0.2 องศา
- รีเลย์ในตัวขนาด 10A
- สวิตช์หมุน 4 บิตในตัวสำหรับการกำหนดค่าที่อยู่
- ใช้รีเลย์เอาต์พุต 10 A
- แหล่งจ่ายไฟ: DC24V
- ขนาด PCB ด้านหน้าไม่เกิน 70x50 มม.
เซ็นเซอร์วัดแรงดัน 2 ชิ้น
เซ็นเซอร์วัดความชื้น 1 ชิ้น
