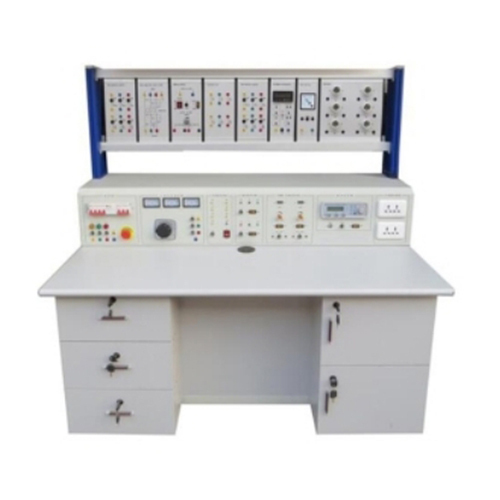

Name: อุปกรณ์การเรียนการสอนทางด้านวิศวกรรมไฟฟ้า อุปกรณ์สาธิต ห้องปฏิบัติการติดตั้งระบบไฟฟ้า
Brand: MY SHOP
SKU: MR145E
Availability: InStock
Rating: 5 (1 reviews)

Description

MR145E อุปกรณ์การเรียนการสอนทางด้านวิศวกรรมไฟฟ้า อุปกรณ์สาธิต ห้องปฏิบัติการติดตั้งระบบไฟฟ้า
1 ภาพรวมผลิตภัณฑ์
1.1 ภาพรวม
อุปกรณ์ทดลองนี้ประกอบด้วยการทดลองฝึกอบรมด้านไฟฟ้าหลากหลายรูปแบบ ผ่านการทดลองนี้ นักเรียนจะได้รับการพัฒนาความรู้และทักษะที่เกี่ยวข้อง ซึ่งเหมาะสมสำหรับการสอนและการประเมินทักษะในวิทยาลัยอาชีวศึกษาชั้นสูง โรงเรียนอาชีวศึกษา โรงเรียนอาชีวศึกษาตอนปลาย และโรงเรียนเทคนิค
1.2 คุณสมบัติ
(1) แท่นฝึกอบรมใช้โครงสร้างเฟรมอลูมิเนียมโปรไฟล์ และด้านล่างมีล้อเลื่อน ทำให้เคลื่อนย้ายได้คล่องตัว ใช้งานง่าย และไม่เสียหายง่าย
(2) การกำหนดค่าที่สมบูรณ์ สามารถใช้ร่วมกับการฝึกปฏิบัติจริงต่างๆ ได้
(1) 2 พารามิเตอร์ประสิทธิภาพ
(1) กำลังไฟฟ้าขาเข้า: ระบบสามเฟสห้าสาย 380V บวกหรือลบ 10% 50Hz
(2) ขนาดภายนอก: 1800 มม. x 800 มม. x 1300 มม.
(3) พื้นที่ทำงานแบบแบ่งชั้น 1 พื้นที่ ขนาด 1800 x 800 มม.
(4) ตู้ควบคุมทางเทคนิค 2 ตู้: ตู้หนึ่งสำหรับส่วนประกอบกำลังไฟฟ้า และอีกตู้หนึ่งสำหรับโหลด
(5) แผงจ่ายไฟ 1 แผง สำหรับแหล่งจ่ายไฟและโหลด
(6) กำลังการผลิตต่อหน่วย: < 1KVA
(7) น้ำหนัก: < 150 กก.
(8) สภาพการทำงาน: อุณหภูมิ -10 ℃ ~ +40 ℃ ความชื้นสัมพัทธ์ < 85% (25 ℃)

3 องค์ประกอบของผลิตภัณฑ์
3.1 หน้าจอควบคุมพลังงาน
(1) โครงสร้างแผงโปรไฟล์อลูมิเนียม การติดตั้งชิ้นส่วนพลังงานแบบฝัง โมดูลเครื่องมือและโหลดอยู่ในรูปแบบกล่องแขวนอลูมิเนียมอัลลอยด์ และการเชื่อมต่อทำได้สะดวก
(2) ปุ่มกดเปิด/ปิดแบบมีไฟส่องสว่างพร้อมฟังก์ชัน "หน่วยความจำ" เพื่อให้สามารถใช้งานแท่นทดสอบได้ตามปกติ
(3) ปุ่มหยุดฉุกเฉินพร้อมกุญแจอยู่ตรงกลางแผงควบคุม
(4) แหล่งจ่ายไฟสามเฟสแบบปรับได้ตั้งแต่ 0 ถึง 400V/ 5A (อย่างน้อย) ป้องกันการโอเวอร์โหลดและการลัดวงจร
(5) แหล่งจ่ายไฟเฟสเดียวแบบปรับได้ตั้งแต่ 0 ถึง 230V/ 2.5A (อย่างน้อย) ป้องกันการโอเวอร์โหลดและการลัดวงจร
(6) แหล่งจ่ายไฟคงที่ (หลัก) แบบปรับได้ตั้งแต่ 0 ถึง 250V/8A (อย่างน้อย)
(7) แหล่งจ่ายไฟคงที่ (เสริม) แบบปรับได้ตั้งแต่ 0 ถึง 250V/2.5A (อย่างน้อย)
(8) เต้ารับสามเฟส 3P+N+T ป้องกัน พร้อมปุ่มเปิด/ปิด
(9) ปลั๊ก 230V 2P+T จำนวน 4 ตัว ป้องกัน พร้อมไฟแสดงสถานะ
(10) สวิตช์ 2 ตัวสำหรับปรับโหลดความต้านทาน 2kW (อย่างน้อย) โดยเพิ่มขึ้นทีละ 5%
(11) สวิตช์ 2 ตัวสำหรับโหลดเหนี่ยวนำแปรผัน 2kVAR (อย่างน้อย) โดยเพิ่มขึ้นทีละ 5%
(12) สวิตช์ 2 ตัวสำหรับโหลดเหนี่ยวนำแปรผัน 2kVAR (อย่างน้อย) โดยเพิ่มขึ้นทีละ 5%
(13) จัมเปอร์เชื่อมต่อโหลดในเฟสเดียวและต่อเนื่อง 230V, สามเฟส 230V หรือสามเฟส 400V
(14) ขั้วต่ออินพุตโหลดในสามเฟสและเฟสเดียวหรือต่อเนื่อง
3.2 โต๊ะฝึกปฏิบัติ
โต๊ะฝึกปฏิบัติใช้โครงโปรไฟล์อลูมิเนียม ด้านล่างมีล้อเบรกแบบยืดหยุ่น เคลื่อนย้ายและกำหนดตำแหน่งได้อย่างคล่องตัว พื้นโต๊ะใช้แผ่นกันไฟ โครงสร้างโดยรวมแข็งแรง สวยงาม และดูดี
4. การทดลองที่สมบูรณ์
(1) การทดลองลักษณะทางไฟฟ้าของโหลดความต้านทาน
(2) การทดลองลักษณะทางไฟฟ้าของโหลดตัวเก็บประจุ
(3) การทดลองลักษณะทางไฟฟ้าของโหลดตัวเหนี่ยวนำ
(4) การทดลองลักษณะทางไฟฟ้าของโหลดความต้านทาน
(5) การทดลองลักษณะทางไฟฟ้าของโหลดผสมความต้านทานและตัวเหนี่ยวนำ
(6) การทดลองลักษณะทางไฟฟ้าของโหลดผสมความต้านทานและตัวเก็บประจุ
(7) ลักษณะทางไฟฟ้าของโหลดผสม LRC
