Name: อุปกรณ์ฝึกอบรมระบบไฮดรอลิกไฟฟ้า อุปกรณ์ฝึกอบรมวิชาชีพทางเทคนิคและเครื่องจำลอง โต๊ะทำงานระบบไฮดรอลิกไฟฟ้า
Brand: MY SHOP
SKU: MR123M
Availability: InStock
Rating: 5 (1 reviews)

Description

MR123M อุปกรณ์ฝึกอบรมระบบไฮดรอลิกไฟฟ้า อุปกรณ์ฝึกอบรมวิชาชีพทางเทคนิคและเครื่องจำลอง โต๊ะทำงานระบบไฮดรอลิกไฟฟ้า
I. ภาพรวมผลิตภัณฑ์
1.1 ภาพรวม

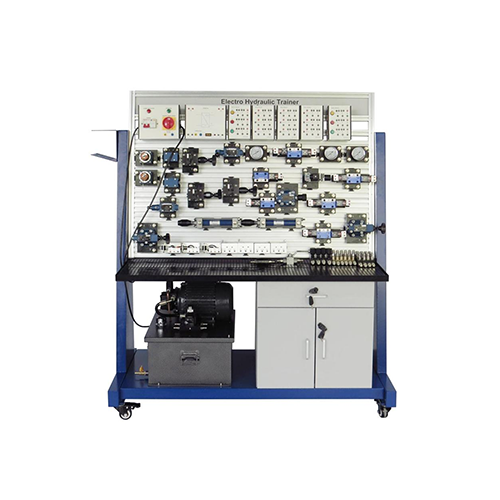

แท่นฝึกอบรมระบบไฮดรอลิกไฟฟ้า MR123M มาพร้อมกับชิ้นส่วนไฮดรอลิกจริง เช่น ปั๊ม วาล์ว แอคชูเอเตอร์ ฯลฯ ซึ่งสามารถติดตั้งบนแผงควบคุมได้อย่างยืดหยุ่น ข้อต่อทั้งหมดใช้ตัวเชื่อมต่อแบบเร็วแบบเปิดและปิดที่ปลายทั้งสองข้าง ช่วยให้นักเรียนสามารถสร้างและทดสอบวงจรไฮดรอลิกต่างๆ โดยการเชื่อมต่อชิ้นส่วนเหล่านี้ แท่นฝึกอบรมนี้ช่วยให้นักเรียนเข้าใจหลักการทำงานของระบบไฮดรอลิกได้ดียิ่งขึ้นและพัฒนาทักษะการปฏิบัติของตนเอง
1.2 คุณสมบัติ
(1) ระบบนี้สามารถใช้ในการออกแบบวงจรไฮดรอลิกและเรียนรู้เทคโนโลยีการควบคุมไฮดรอลิก
(2) แพลตฟอร์มอลูมิเนียมแบบ T-slot ช่วยให้เชื่อมต่อชิ้นส่วนได้อย่างรวดเร็ว
(3) อุปกรณ์ทำจากโครงโลหะแผ่นความแข็งแรงสูง สวยงามและทนทาน ด้านล่างมีล้ออเนกประสงค์เพื่อความสะดวกในการเคลื่อนย้าย
II. พารามิเตอร์ประสิทธิภาพ
กำลังไฟเข้า: ไฟฟ้ากระแสสลับเฟสเดียว 3 สาย 220V, 50Hz
ขนาด: 1600*750*1700 มม.
น้ำหนัก: <240 กก.
III. รายการส่วนประกอบและรายละเอียดเบื้องต้น
3.1 ส่วนประกอบหลัก
หมายเลข ชื่อ
1 โครง
2 ส่วนประกอบพื้นฐาน (กล่องเครื่องมือแบบรวม, สถานีไฮดรอลิก, อ่างน้ำมัน)
3 ล้ออเนกประสงค์
4 แผงควบคุมการทำงาน
5 กล่องจ่ายไฟ
6 กล่องจ่ายไฟ DC24
7 กล่องปุ่มกด
8 กล่องรีเลย์

3.2 ส่วนประกอบไฮดรอลิก
หมายเลข ชื่อ
1 วาล์วแมนนวล 4/2 ทาง
2 วาล์วโซลินอยด์ 4/2 ทาง
3 วาล์วโซลินอยด์ 4/3 ทาง
4 วาล์วลดแรงดันนำร่อง
5 วาล์วลำดับนำร่อง
6 วาล์วระบายแรงดันนำร่อง
7 วาล์วระบายแรงดันแบบทำงานโดยตรง
8 วาล์วควบคุมความเร็ว
9 วาล์วควบคุมไฮดรอลิกแบบทางเดียว
10 วาล์วควบคุมการเคลื่อนที่
11 วาล์วทางเดียว
12 วาล์วปีกผีเสื้อ
13 วาล์วห้าทาง
14 วาล์วบอล
15 วาล์วสามทางแบบตัว T
16 รีเลย์แรงดัน
17 กระบอกสูบแบบทำงานสองทาง
18 เกจวัดแรงดัน
19 สวิตช์ควบคุมการเคลื่อนที่
20 คาปาซิทีฟ เซ็นเซอร์
21 เซ็นเซอร์แบบเหนี่ยวนำ
22 เซ็นเซอร์แบบโฟโตอิเล็กทริก
3.3 อุปกรณ์เสริม
หมายเลข ชื่อ จำนวน
1 สายไฟ 2 มม. (สีแดง) 20
2 สายไฟ 2 มม. (สีดำ) 20
3 สายไฟ 2 มม. (สีเหลือง) 20
4 สายไฟ 4 มม. (สีเหลือง) 1
5 สายไฟ 4 มม. (สีน้ำเงิน) 1
6 ประแจหกเหลี่ยม 1
7 เทป 2
IV. รายการทดลอง
การทดลองที่ 1: บทนำเกี่ยวกับสถานีไฮดรอลิก
การทดลองที่ 2: การทดลองการทำงานของวาล์วแมนนวล 4/2 ทาง
การทดลองที่ 3: การทดลองการทำงานของวาล์วโซลินอยด์ 4/2 ทาง
การทดลองที่ 4: การทดลองการทำงานของวาล์วโซลินอยด์ 4/3 ทาง
การทดลองที่ 5: การทดลองการทำงานของวาล์วระบายน้ำล้นแบบทำงานโดยตรง
การทดลองที่ 6: การทดลองการทำงานของวาล์วลดแรงดันนำร่อง
การทดลองที่ 7: การทดลองการทำงานของวาล์วควบคุมความเร็ว
การทดลองที่ 8: การทดลองการทำงานของวาล์วตรวจสอบควบคุมไฮดรอลิก
การทดลองที่ 9: การศึกษาความสัมพันธ์ระหว่างระดับการเปิดและปิดของวาล์วปีกผีเสื้อกับความแตกต่างของแรงดัน
การทดลองที่ 10: การทดลองการทำงานของรีเลย์แรงดัน
การทดลองที่ 11: การทดลองการทำงานของวาล์วควบคุมการเคลื่อนที่
การทดลองที่ 12: การทดลองการทำงานของวาล์วลำดับนำร่อง
