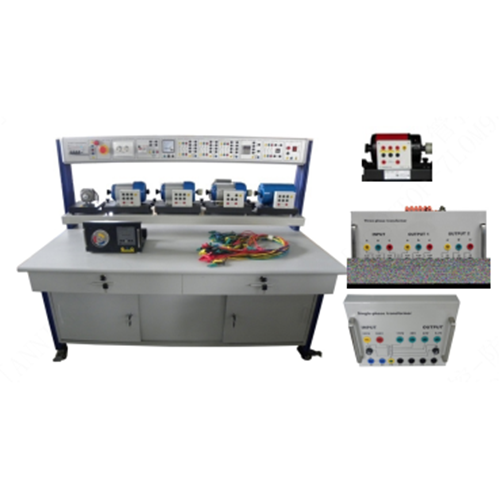

Name: เครื่องฝึกอบรมมอเตอร์ไฟฟ้าและหม้อแปลงไฟฟ้า อุปกรณ์และเครื่องมือฝึกอบรมวิชาชีพ อุปกรณ์ฝึกอบรมอุตสาหกรรม การฝึกอบรมทักษะทางไฟฟ้า
Brand: MY SHOP
SKU: MR245E
Availability: InStock
Rating: 5 (1 reviews)

Description

MR245E เครื่องฝึกอบรมมอเตอร์ไฟฟ้าและหม้อแปลงไฟฟ้า อุปกรณ์และเครื่องมือฝึกอบรมวิชาชีพ อุปกรณ์ฝึกอบรมอุตสาหกรรม การฝึกอบรมทักษะทางไฟฟ้า
1 ภาพรวมผลิตภัณฑ์
1.1 รายละเอียด
เครื่องฝึกนี้ประกอบด้วยมอเตอร์เหนี่ยวนำและส่วนประกอบควบคุมหลายประเภท ผ่านการทดลอง นักเรียนสามารถทำความคุ้นเคยกับคุณสมบัติของมอเตอร์ AC เข้าใจหลักการควบคุมและโหมดการควบคุม ซึ่งจะช่วยพัฒนาทักษะและความรู้ทางเทคนิคของนักเรียน เครื่องฝึกนี้เหมาะสำหรับนักเรียนโรงเรียนอาชีวศึกษา นักเรียนโรงเรียนเทคนิค นักศึกษาวิทยาลัยที่เรียนสาขาเทคโนโลยีไฟฟ้า เทคโนโลยีอิเล็กทรอนิกส์ เทคโนโลยีเมคาทรอนิกส์ เป็นต้น
1.2 คุณลักษณะ
(1) โต๊ะฝึกใช้โครงสร้างเสาอลูมิเนียม มีกล่องมิเตอร์และกล่องจ่ายไฟสำหรับทดสอบและวัดพารามิเตอร์ทางเทคนิค ใช้งานง่ายและไม่แตกหักง่าย
(2) มีมอเตอร์ให้เลือกใช้ นักเรียนสามารถสร้างวงจรและฝึกฝนได้หลากหลาย
(3) โต๊ะฝึกมีระบบความปลอดภัยสูง
2 พารามิเตอร์ทางเทคนิค
(1) กำลังไฟฟ้าขาเข้า: เฟสเดียว สามสาย 380V±10% 50Hz
(2) ขนาด: 1600 มม.×800 มม.×1300 มม.
(3) กำลังไฟฟ้ารวม:＜2.0KVA
(4) น้ำหนัก: ＜200 กก.
(5) สภาพแวดล้อมการทำงาน:
อุณหภูมิแวดล้อม: -10℃～+40℃
ความชื้นสัมพัทธ์: ＜85%(25℃)

3 ผลิตภัณฑ์ประกอบด้วย
3.1 แผงควบคุมพลังงาน
แผงควบคุมพลังงานใช้แผงโลหะโครงสร้างอลูมิเนียม โครงสร้างแบบกล่องปิดทั้งหมด
3.2 โต๊ะฝึก
โต๊ะฝึกใช้โครงสร้างอลูมิเนียม มีล้อเลื่อน 4 ล้อที่ด้านล่างของโต๊ะ และมีเบรกเกอร์ 2 ตัวที่ล้อ ทำให้สามารถเคลื่อนย้ายหรือหยุดโต๊ะฝึกได้อย่างสะดวก แผงโต๊ะมีความหนา 25 มม. ทำจากวัสดุความหนาแน่นสูง ผ่านกระบวนการอบชุบด้วยความร้อนและความดันสูงเพื่อป้องกันไฟไหม้ มีลิ้นชักแบบรางเลื่อน 3 ลิ้นชัก และตู้แบบกดและเสียบ 2 ตู้ โครงสร้างแข็งแรงทนทาน รูปลักษณ์สวยงาม
3.3 แผงควบคุมพลังงาน
(1) ระบบไฟฟ้า 3 เฟส 5 สาย ผ่านการทดสอบโดยการควบคุมเบรกเกอร์ป้องกันไฟรั่ว มีปุ่มหยุดฉุกเฉิน สามารถตัดกระแสไฟฟ้าได้ในกรณีฉุกเฉิน
(2) อุปกรณ์มีไฟแสดงสถานะ ปลั๊กไฟแบบยุโรป เต้ารับไฟฟ้าขนาด 4 มม. เพื่อความปลอดภัย
(3) อุปกรณ์มีสวิตช์ป้องกันมอเตอร์ AC ภายในมีแหล่งจ่ายไฟ AC พร้อมฟังก์ชั่นป้องกันการลัดวงจร
4 เนื้อหาการฝึกอบรม
4 เนื้อหาการฝึกอบรม
4.1 การทดลองทางไฟฟ้าของมอเตอร์สตาร์ทด้วยตัวเก็บประจุเฟสเดียว
(1) การทดสอบแบบสถิตของมอเตอร์สตาร์ทด้วยตัวเก็บประจุเฟสเดียว
(2) หลักการ คุณสมบัติ และการทดสอบฟังก์ชันของมอเตอร์สตาร์ทด้วยตัวเก็บประจุเฟสเดียว
(3) การควบคุมฟังก์ชันการสตาร์ทของมอเตอร์สตาร์ทด้วยตัวเก็บประจุเฟสเดียว
(4) การควบคุมการสลับตัวเก็บประจุสองค่าของมอเตอร์สตาร์ทด้วยตัวเก็บประจุเฟสเดียว
4.2 การทดลองมอเตอร์แบบขั้วหน้ากากเฟสเดียว
(1) การทดสอบแบบสถิตของมอเตอร์แบบขั้วหน้ากากเฟสเดียว
(2) หลักการ คุณสมบัติ และการทดสอบฟังก์ชันของมอเตอร์แบบขั้วหน้ากากเฟสเดียว
(3) การควบคุมฟังก์ชันการสตาร์ทของมอเตอร์แบบขั้วหน้ากากเฟสเดียว
4.3 การทดลองมอเตอร์อะซิงโครนัสสองความเร็วสามเฟส
(1) การทดสอบแบบสถิตของมอเตอร์อะซิงโครนัสสองความเร็วสามเฟส
(2) หลักการ คุณสมบัติ และการทดสอบฟังก์ชันของมอเตอร์อะซิงโครนัสสองความเร็วสามเฟส
(3) การควบคุมฟังก์ชันความเร็วสูงและต่ำของมอเตอร์อะซิงโครนัสสองความเร็วสามเฟส
(4) การควบคุมการแปลงความเร็ว (เปลี่ยนความเร็ว) ของมอเตอร์อะซิงโครนัสสองความเร็วสามเฟส
4.4 การทดลองมอเตอร์อะซิงโครนัสแบบกรงกระรอกสามเฟส
(1) หลักการและการทดสอบมอเตอร์อะซิงโครนัสแบบกรงกระรอกสามเฟส คุณสมบัติ
(2) การทดสอบสถิตของมอเตอร์อะซิงโครนัสแบบกรงกระรอกสามเฟส
(3) การทดสอบการทำงานของมอเตอร์อะซิงโครนัสแบบกรงกระรอกสามเฟส
(4) การแปลงบวกและลบเพื่อควบคุมมอเตอร์อะซิงโครนัสแบบกรงกระรอกสามเฟส
(5) การควบคุมการสตาร์ทแบบสตาร์-สามเหลี่ยมของมอเตอร์อะซิงโครนัสแบบกรงกระรอกสามเฟส
(6) การควบคุมรีเลย์กระแสเกินหน่วงเวลาความร้อนของมอเตอร์อะซิงโครนัสแบบกรงกระรอกสามเฟส
(7) การควบคุมรีเลย์ตั้งเวลาสำหรับการสตาร์ทและการหยุดหน่วงเวลาของมอเตอร์อะซิงโครนัสแบบกรงกระรอกสามเฟส
4.5 การทดลองมอเตอร์สลิปริงแบบขดลวดสามเฟส
(1) หลักการและคุณสมบัติของมอเตอร์สลิปริงแบบขดลวดสามเฟส
(2) การทดสอบสถิตของมอเตอร์สลิปริงแบบขดลวดสามเฟส
(3) การเชื่อมต่อและการทำงานของมอเตอร์สลิปริงแบบขดลวดสามเฟส
(4) การทดสอบข้อกำหนดการทำงานของมอเตอร์สลิปริงแบบขดลวดสามเฟส
(5) การควบคุมการสตาร์ทและการหยุดของมอเตอร์สลิปริงแบบขดลวดสามเฟส
(6) การประยุกต์ใช้สตาร์เตอร์โรเตอร์สลิปริง
4.6 มอเตอร์ซิงโครนัสแม่เหล็กถาวรกระแสสลับสามเฟส การทดลอง
(1) มอเตอร์ซิงโครนัสแม่เหล็กถาวรกระแสสลับสามเฟส หลักการและคุณสมบัติ
(2) การทดสอบสถิตของมอเตอร์ซิงโครนัสแม่เหล็กถาวรกระแสสลับสามเฟส
(3) การเชื่อมต่อและการทำงานของมอเตอร์ซิงโครนัสแม่เหล็กถาวรกระแสสลับสามเฟส
(4) การทดลองควบคุมการสตาร์ทมอเตอร์ซิงโครนัสแม่เหล็กถาวรกระแสสลับสามเฟส
(5) การควบคุมความเร็วการทำงานของมอเตอร์ซิงโครนัสแม่เหล็กถาวรกระแสสลับสามเฟส
(6) การควบคุมแบบวงปิดของมอเตอร์ซิงโครนัสแม่เหล็กถาวรกระแสสลับสามเฟส
การทดลอง
4.7 เครื่องกำเนิดไฟฟ้ากระแสตรงแบบผสม
(1) การทดสอบฟังก์ชันมอเตอร์และชุดส่งกำลัง
(2) การทดสอบสถิตของพารามิเตอร์ทางเทคนิคของมอเตอร์
(3) การเชื่อมต่อและการทำงานของวงจรควบคุมมอเตอร์
(4) การทดสอบพารามิเตอร์ทางเทคนิคของฟังก์ชันมอเตอร์
4.8 การทดลองหม้อแปลงไฟฟ้าเฟสเดียว
(1) การทดสอบสถิตของหม้อแปลงไฟฟ้าเฟสเดียว
(2) หม้อแปลงไฟฟ้าเฟสเดียวขณะไม่มีโหลดและมีโหลด
(3) หม้อแปลงไฟฟ้าเฟสเดียวลัดวงจรแรงดันและกระแส
