Name: อุปกรณ์ฝึกอบรมเครื่องจักรไฟฟ้า อุปกรณ์ฝึกอบรมภาคอุตสาหกรรม อุปกรณ์ห้องปฏิบัติการวิศวกรรมไฟฟ้า
Brand: MY SHOP
SKU: MR111E
Availability: InStock
Rating: 5 (1 reviews)

Description

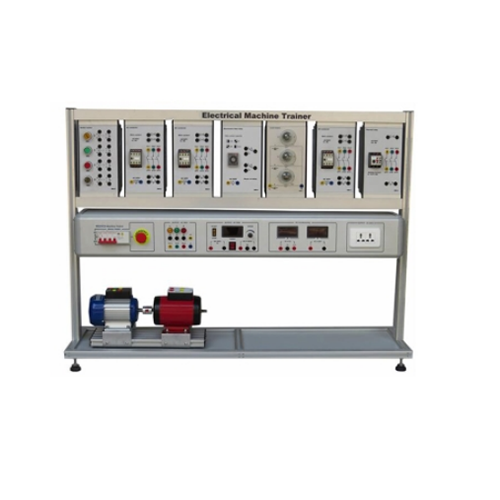

MR111E อุปกรณ์ฝึกอบรมเครื่องจักรไฟฟ้า อุปกรณ์ฝึกอบรมภาคอุตสาหกรรม อุปกรณ์ห้องปฏิบัติการวิศวกรรมไฟฟ้า
I. ภาพรวมผลิตภัณฑ์
1.1 ภาพรวม
อุปกรณ์ฝึกอบรมนี้ประกอบด้วยมอเตอร์เหนี่ยวนำและส่วนประกอบควบคุมอุตสาหกรรมประเภทต่างๆ ผ่านการทดลองที่เกี่ยวข้อง ผู้เรียนสามารถทำความคุ้นเคยกับลักษณะการทำงานของมอเตอร์กระแสตรงและมอเตอร์อะซิงโครนัสสามเฟส หลักการควบคุมและวิธีการควบคุม และปลูกฝังความรู้และทักษะที่เกี่ยวข้องของนักเรียน เหมาะสำหรับการสอนและการประเมินทักษะการฝึกอบรมของวิทยาลัยอาชีวศึกษา วิทยาลัยระดับต้น โรงเรียนอาชีวศึกษา และโรงเรียนเทคนิค
1.2 คุณสมบัติ
(1) แพลตฟอร์มฝึกอบรมใช้โครงสร้างเฟรมเสาโปรไฟล์อลูมิเนียม มีเบาะรองที่ด้านล่าง มีการติดตั้งเครื่องมือวัดและแหล่งจ่ายไฟฝึกอบรมแบบรวมในตัว ใช้งานง่ายและไม่เสียหายง่าย
(2) มอเตอร์มีอุปกรณ์ครบครันและสามารถใช้ร่วมกันเพื่อเติมเต็มเนื้อหาการฝึกอบรมของหลักสูตรต่างๆ ได้
(3) แพลตฟอร์มฝึกอบรมมีระบบป้องกันความปลอดภัยที่ดี
II. พารามิเตอร์ทางเทคนิค
(1) กำลังไฟฟ้าขาเข้า: ระบบสามเฟสห้าสาย 380V±10% 60Hz
(2) ขนาด: 1600 มม. × 400 มม. × 1200 มม.
(3) กำลังเครื่องจักร: <1.5KVA
(4) น้ำหนัก: <150 กก.
(5) สภาพการทำงาน: อุณหภูมิแวดล้อม -10 °C ~ +40 °C ความชื้นสัมพัทธ์ <85% (25 °C)

III. ส่วนประกอบของผลิตภัณฑ์
3.1 แผงควบคุมพลังงาน
แผงควบคุมพลังงานใช้แผงโปรไฟล์อลูมิเนียมอัลลอยด์ และโครงสร้างกล่องปิดรวมเข้ากับโครงยึดด้านล่าง
3.2 การกำหนดค่าแผงควบคุมพลังงาน
(1) อินพุตไฟสามเฟสห้าสาย ควบคุมโดยเบรกเกอร์วงจรป้องกันไฟรั่ว พร้อมปุ่มควบคุมหยุดฉุกเฉิน ในกรณีฉุกเฉิน ให้กดปุ่มหยุดฉุกเฉินเพื่อตัดไฟ
(2) มีไฟแสดงสถานะพลังงาน เต้ารับไฟฟ้า และขั้วต่อเอาต์พุตพลังงานเพื่อความปลอดภัย
(3) กำหนดค่าสวิตช์ป้องกันพิเศษสำหรับมอเตอร์ AC แหล่งจ่ายไฟ AC ในตัว พร้อมระบบป้องกันการลัดวงจร
(4) แหล่งจ่ายไฟ AC ในตัวพร้อมระบบป้องกันการลัดวงจร
3.4 อุปกรณ์เสริม
(1) มอเตอร์กระแสตรงแบบขนาน 1 ตัว
(2) มอเตอร์อะซิงโครนัสสามเฟส 1 ชุด
(3) หน่วยควบคุมรีเลย์ตั้งเวลา
(4) หน่วยควบคุมรีเลย์กระแสเกินแบบหน่วงเวลาความร้อน
(5) หน่วยควบคุมวงจรอินเตอร์ล็อกคอนแทคเตอร์
(6) โมดูลปุ่มกด
(7) โมดูลวัดแรงดันไฟฟ้ากระแสตรง
(8) โมดูลวัดแรงดันไฟฟ้ากระแสสลับ
(9) โมดูลวัดกระแสไฟฟ้ากระแสตรง
(10) โมดูลวัดกระแสไฟฟ้ากระแสสลับ
IV. รายการการทดลอง
4.1 การทดลองที่เกี่ยวข้องกับมอเตอร์อะซิงโครนัสแบบกรงกระรอกสามเฟส
(1) หลักการทำงานของมอเตอร์อะซิงโครนัสสามเฟส
(2) การทดสอบแบบสถิตของมอเตอร์อะซิงโครนัสสามเฟส
(3) การทดสอบการทำงานของมอเตอร์อะซิงโครนัสสามเฟส
(4) การควบคุมการแปลงทิศทางไปข้างหน้าและย้อนกลับของมอเตอร์อะซิงโครนัสสามเฟส
(5) การควบคุมการสตาร์ทแบบสตาร์-เดลต้าของมอเตอร์อะซิงโครนัสสามเฟส
(6) การควบคุมรีเลย์กระแสเกินแบบหน่วงเวลาความร้อนของมอเตอร์อะซิงโครนัสสามเฟส
(7) รีเลย์ตั้งเวลาควบคุมการสตาร์ทแบบหน่วงเวลาและการหยุดแบบหน่วงเวลาของมอเตอร์อะซิงโครนัสสามเฟส
4.2 การทดลองที่เกี่ยวข้องกับเครื่องกำเนิดไฟฟ้ากระแสตรงแบบกระตุ้นร่วมกัน
(1) การทดสอบฟังก์ชันการเคลื่อนที่และกลุ่มการส่งกำลัง
(2) การทดสอบพารามิเตอร์ทางเทคนิคของมอเตอร์แบบสถิต
(3) การเชื่อมต่อวงจรควบคุมมอเตอร์และฟังก์ชัน
(4) การทดสอบทางเทคนิคของฟังก์ชันการทำงาน
