ชุดอุปกรณ์สาธิตและฝึกอบรมด้านวิศวกรรมควบคุมสำหรับระบบอัตโนมัติในงานอุตสาหกรรมและเมคาทรอนิกส์ 1. ข้อมูลเบื้องต้นเกี่ยวกับอุปกรณ์

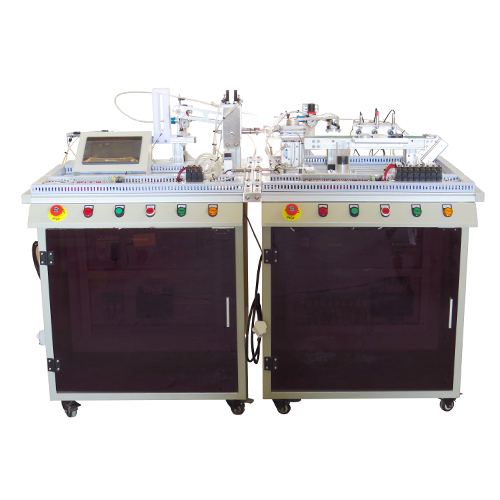

MR051M ชุดอุปกรณ์สาธิตและฝึกอบรมด้านวิศวกรรมควบคุมสำหรับระบบอัตโนมัติในงานอุตสาหกรรมและเมคาทรอนิกส์ 1. ข้อมูลเบื้องต้นเกี่ยวกับอุปกรณ์
1.1 ภาพรวม
อุปกรณ์ฝึกอบรมนี้ประกอบด้วยเซ็นเซอร์อุตสาหกรรมหลากหลายชนิด ชุดควบคุมระบบนิวเมติกส์ สวิตช์ไฟฟ้า ตัวควบคุมแบบโปรแกรมได้ (PLC) และ HMI โดยระบบประกอบด้วย
ชุดจ่ายชิ้นงาน (หรือชุดป้อนชิ้นงาน/ชุดโหลดชิ้นงาน) โมดูลทดสอบ และโมดูลคัดแยกและจัดเก็บชิ้นงาน ซึ่งรวมกันเป็นแพลตฟอร์มฝึกอบรมด้านเมคคาทรอนิกส์ ระบบนี้ใช้การสื่อสารแบบ PPI, โหมดการควบคุมแบบกระจายศูนย์ด้วย PLC และการสื่อสารระหว่างหน้าจอสัมผัสกับ PLC เพื่อเสริมสร้างความรู้และทักษะให้กับผู้เรียน เหมาะสำหรับวิทยาลัยวิศวกรรมศาสตร์ สถาบันการศึกษา ศูนย์ฝึกอบรม และวิทยาลัยเทคนิค
1.2 คุณสมบัติ
(1) โครงสร้างของแพลตฟอร์มฝึกอบรมทำจากอลูมิเนียมอัลลอยด์ มีล้อเลื่อนอเนกประสงค์ 4 ล้อที่ฐานโต๊ะปฏิบัติการพร้อมระบบล็อกล้อ 2 ล้อ ทำให้เคลื่อนย้ายและหยุดตำแหน่งได้สะดวก โมดูลอุปกรณ์ขับเคลื่อน (actuator) ต่างๆ ติดตั้งอยู่บนแผ่นฐานอลูมิเนียม ซึ่งใช้งานง่าย ปลอดภัย และเชื่อถือได้
(2) ชุดควบคุม PLC ติดตั้งอยู่บนโต๊ะปฏิบัติการฝึกอบรม ซึ่งใช้งานง่าย ปลอดภัย และเชื่อถือได้
(3) ระบบฝึกอบรมนี้ผสมผสานเทคโนโลยีเครื่องกล (รวมถึงเทคโนโลยีนิวเมติกส์) เทคโนโลยีเซ็นเซอร์ การควบคุมด้วย PLC และเทคโนโลยีการสื่อสาร ผู้เรียนจะได้เรียนรู้เทคนิคการผลิตที่ทันสมัยผ่านแพลตฟอร์มนี้ โครงสร้างโดยรวมเป็นแบบเปิดที่สามารถถอดประกอบได้ง่าย และสามารถเปลี่ยนโมดูลฝึกอบรมต่างๆ ได้สะดวก จึงเหมาะสำหรับการเรียนการสอนหรือการแข่งขันด้านทักษะทางเทคนิค
(4) แพลตฟอร์มฝึกอบรมนี้เชื่อมต่ออินเทอร์เฟซ I/O ของโมดูล PLC, สวิตช์แสดงสถานะต่างๆ, โฟโตอิเล็กทริกสวิตช์, เซ็นเซอร์ และอุปกรณ์แสดงผล จากสถานีหลักไปยังสถานีย่อยผ่านแผงต่อสายไฟ (wiring board)
2. ข้อมูลทางเทคนิค
กำลังไฟฟ้าขาเข้า: ไฟฟ้ากระแสสลับเฟสเดียว 3 สาย (Single-phase three-wire): 110V±10% 50Hz
ขนาด: 1780 x 880 x 1450 มม.
น้ำหนัก: 215 กก.

3. รายการส่วนประกอบและรายละเอียด
3.1 ส่วนหลัก:
ลำดับที่    ชื่อ
1    สถานีที่ 1 (สถานีป้อนชิ้นงาน)
2    สถานีที่ 2 (สถานีคัดแยกชิ้นงาน)
3.2 ส่วนควบคุมด้วยปุ่มกด:
ลำดับที่    ชื่อ
1    ปุ่มหยุดฉุกเฉิน
2    ไฟแสดงสถานะสีเขียว
3    สวิตช์เลือกโหมดการทำงาน (แบบอิสระหรือแบบออนไลน์)
4    ปุ่มเริ่มการทำงาน
5    ปุ่มหยุดการทำงาน
6    ปุ่มรีเซ็ต
3.3 ส่วนควบคุม:
ลำดับที่    ชื่อ
1    แผงต่อสายไฟ (Terminal block)
2    ใช้สำหรับคืนค่าอุปกรณ์กลับสู่สถานะเริ่มต้น
4. รายการการทดลอง
การทดลองที่ 1 การสาธิตฟังก์ชันการระบุและจำแนกประเภทชิ้นงาน
การทดลองที่ 2 การทดลองวงจรควบคุมกระบอกสูบด้วยโซลินอยด์วาล์ว
การทดลองที่ 3 การประยุกต์ใช้งานเซนเซอร์แบบอินดักทีฟ (Inductive sensor) ในอุปกรณ์นี้
การทดลองที่ 4 การทดสอบการทำงานของสถานีป้อนชิ้นงานแบบแยกเดี่ยว
