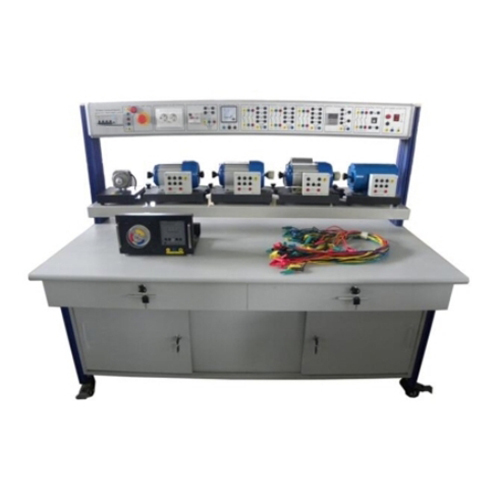

No.MR237E
MR237E อุปกรณ์ฝึกอบรมเครื่องจักรไฟฟ้ากระแสสลับ (AC Machine Training Workbench Equipment) อุปกรณ์ฝึกอบรมอุตสาหกรรม (Transformer Training Equipment) อุปกรณ์ฝึกอบรมหม้อแปลงไฟฟ้า (Transformer Training workbench)
กำลังไฟฟ้าขาเข้า
สามเฟส ห้าสาย 380V±10% 50Hz
มิติ
1600 มม. × 800 มม. × 1300 มม.
น้ำหนัก
<200 กก.
  • อุปกรณ์ฝึกอบรมเครื่องจักรไฟฟ้ากระแสสลับ (AC Machine Training Workbench Equipment) อุปกรณ์ฝึกอบรมอุตสาหกรรม (Transformer Training Equipment) อุปกรณ์ฝึกอบรมหม้อแปลงไฟฟ้า (Transformer Training workbench)

Description

MR237E อุปกรณ์ฝึกอบรมเครื่องจักรไฟฟ้ากระแสสลับ (AC Machine Training Workbench Equipment) อุปกรณ์ฝึกอบรมอุตสาหกรรม (Transformer Training Equipment) อุปกรณ์ฝึกอบรมหม้อแปลงไฟฟ้า (Transformer Training workbench)
1 ภาพรวมผลิตภัณฑ์
1.1 รายละเอียด
ชุดฝึกอบรมนี้ประกอบด้วยมอเตอร์เหนี่ยวนำและส่วนประกอบควบคุมหลายประเภท ผ่านการทดลอง นักเรียนสามารถทำความคุ้นเคยกับคุณสมบัติของมอเตอร์ AC เข้าใจหลักการควบคุมและโหมดการควบคุม ซึ่งจะช่วยพัฒนาทักษะและความรู้ทางเทคนิคของนักเรียน ชุดฝึกอบรมนี้เหมาะสำหรับนักเรียนโรงเรียนอาชีวศึกษา นักเรียนโรงเรียนเทคนิค นักศึกษาวิทยาลัยที่เรียนสาขาเทคโนโลยีไฟฟ้า เทคโนโลยีอิเล็กทรอนิกส์ เทคโนโลยีเมคาทรอนิกส์ เป็นต้น
1.2 คุณลักษณะ
(1) โต๊ะฝึกอบรมใช้โครงสร้างเสาอลูมิเนียม ประกอบด้วยกล่องมิเตอร์และกล่องไฟฟ้าสำหรับทดสอบและวัดพารามิเตอร์ทางเทคนิค ใช้งานง่ายและไม่แตกหักง่าย
(2) มีมอเตอร์ให้เลือกใช้ นักเรียนสามารถสร้างวงจรและฝึกอบรมได้หลากหลาย
(3) โต๊ะฝึกอบรมมีระบบความปลอดภัยสูง
2 พารามิเตอร์ทางเทคนิค
(1) กำลังไฟฟ้าขาเข้า: สามเฟส ห้าสาย 380V±10% 50Hz
(2) ขนาด: 1600 มม.×800 มม.×1300 มม. (แบบตั้งพื้น)
ขนาด: 1600 มม.×400 มม.×600 มม. (แบบมีกรอบ = แบบตั้งโต๊ะ)
(3) กำลังไฟรวม: <2.0KVA
(4) น้ำหนัก: <200 กก.
(5) สภาพแวดล้อมการทำงาน:
อุณหภูมิแวดล้อม: -10℃~+40℃
ความชื้นสัมพัทธ์: <85%(25℃)

3 ผลิตภัณฑ์ประกอบด้วย
3.1 แผงควบคุมพลังงาน
แผงควบคุมพลังงานใช้แผงโลหะโครงสร้างอลูมิเนียม กล่องโครงสร้างแบบปิดทั้งหมด
3.2 โต๊ะฝึก (เฉพาะแบบตั้งพื้น)
โต๊ะฝึกใช้โครงสร้างอลูมิเนียม มีล้อเลื่อน 4 ล้อที่ด้านล่างของโต๊ะ และมีเบรกเกอร์ 2 ตัวที่ล้อ ทำให้สามารถเคลื่อนย้ายหรือหยุดโต๊ะฝึกได้อย่างสะดวก แผงโต๊ะมีความหนา 25 มม. ทำจากวัสดุความหนาแน่นสูง ผ่านกระบวนการอบชุบด้วยความร้อนและความดันสูงเพื่อป้องกันไฟไหม้ มีลิ้นชักแบบรางเลื่อน 3 ลิ้นชัก และตู้แบบกดและเสียบ 2 ตู้
3.3 แผงควบคุมพลังงาน
(1) อินพุตไฟ 3 เฟส 5 สาย ผ่านการทดสอบโดยการควบคุมเบรกเกอร์ป้องกันไฟรั่ว มีปุ่มหยุดฉุกเฉิน สามารถตัดไฟได้ในกรณีฉุกเฉิน
(2) อุปกรณ์มีไฟแสดงสถานะพลังงาน ปลั๊กเอาต์พุตแบบยุโรป ซ็อกเก็ตเอาต์พุตไฟปลอดภัย 4 มม.
(3) อุปกรณ์มีสวิตช์ป้องกันมอเตอร์ AC ภายในมีแหล่งจ่ายไฟ AC พร้อมฟังก์ชันป้องกันการลัดวงจร
4 เนื้อหาการฝึกอบรม
4.1 การทดลองทางไฟฟ้าของตัวเก็บประจุเฟสเดียว
(1) การทดสอบแบบสถิตของตัวเก็บประจุเฟสเดียว
(2) หลักการ คุณสมบัติ และการทดสอบฟังก์ชันของตัวเก็บประจุเฟสเดียว
(3) การควบคุมฟังก์ชันการสตาร์ทของตัวเก็บประจุเฟสเดียว
(4) การควบคุมการสลับตัวเก็บประจุสองค่าของตัวเก็บประจุเฟสเดียว
4.2 การทดลองมอเตอร์แบบขั้วหน้ากากเฟสเดียว
(1) การทดสอบแบบสถิตของมอเตอร์แบบขั้วหน้ากากเฟสเดียว
(2) หลักการ คุณสมบัติ และการทดสอบฟังก์ชันของมอเตอร์แบบขั้วหน้ากากเฟสเดียว
(3) การควบคุมฟังก์ชันการสตาร์ทของมอเตอร์แบบขั้วหน้ากากเฟสเดียว
4.3 การทดลองมอเตอร์อะซิงโครนัสสองความเร็วสามเฟส
(1) การทดสอบแบบสถิตของมอเตอร์อะซิงโครนัสสองความเร็วสามเฟส
(2) หลักการ คุณสมบัติ และการทดสอบฟังก์ชันของมอเตอร์อะซิงโครนัสสองความเร็วสามเฟส
(3) การควบคุมฟังก์ชันความเร็วสูงและความเร็วต่ำของมอเตอร์อะซิงโครนัสสองความเร็วสามเฟส
(4) การควบคุมการแปลงความเร็ว (เปลี่ยนความเร็ว) ของมอเตอร์อะซิงโครนัสสองความเร็วสามเฟส
4.4 การทดลองมอเตอร์อะซิงโครนัสแบบกรงกระรอกสามเฟส
(1) หลักการและคุณสมบัติของมอเตอร์อะซิงโครนัสแบบกรงกระรอกสามเฟส
(2) การทดสอบแบบสถิตของมอเตอร์อะซิงโครนัสแบบกรงกระรอกสามเฟส
(3) สาม การทดสอบการทำงานของมอเตอร์อะซิงโครนัสแบบกรงกระรอกสามเฟส
(4) การแปลงบวกและลบเพื่อควบคุมมอเตอร์อะซิงโครนัสแบบกรงกระรอกสามเฟส
(5) การควบคุมการสตาร์ทแบบดาวและสามเหลี่ยมของมอเตอร์อะซิงโครนัสแบบกรงกระรอกสามเฟส
(6) การควบคุมรีเลย์กระแสเกินแบบหน่วงเวลาความร้อนของมอเตอร์อะซิงโครนัสแบบกรงกระรอกสามเฟส
(7) การควบคุมรีเลย์ตั้งเวลาสำหรับการสตาร์ทและการหยุดแบบหน่วงเวลาของมอเตอร์อะซิงโครนัสแบบกรงกระรอกสามเฟส
4.5 การทดลองมอเตอร์แบบวงแหวนสลิปชนิดขดลวดสามเฟส
(1) หลักการและคุณสมบัติของมอเตอร์แบบวงแหวนสลิปชนิดขดลวดสามเฟส
(2) การทดสอบแบบสถิตของมอเตอร์แบบวงแหวนสลิปชนิดขดลวดสามเฟส
(3) การเชื่อมต่อและการทำงานของมอเตอร์แบบวงแหวนสลิปชนิดขดลวดสามเฟส
(4) การทดสอบข้อกำหนดการทำงานของมอเตอร์แบบวงแหวนสลิปชนิดขดลวดสามเฟส
(5) การควบคุมการสตาร์ทและการหยุดของมอเตอร์แบบวงแหวนสลิปชนิดขดลวดสามเฟส
(6) การประยุกต์ใช้ตัวสตาร์ทเตอร์โรเตอร์แบบวงแหวนสลิป
4.6 การทดลองมอเตอร์ซิงโครนัสแม่เหล็กถาวรกระแสสลับสามเฟส
(1) หลักการและคุณสมบัติของมอเตอร์ซิงโครนัสแม่เหล็กถาวรกระแสสลับสามเฟส
(2) การทดสอบแบบสถิตของมอเตอร์ซิงโครนัสแม่เหล็กถาวรกระแสสลับสามเฟส ทดสอบ
(3) การเชื่อมต่อและการทำงานของมอเตอร์ซิงโครนัสแม่เหล็กถาวรกระแสสลับสามเฟส
(4) การทดลองควบคุมการสตาร์ทมอเตอร์ซิงโครนัสแม่เหล็กถาวรกระแสสลับสามเฟส
(5) การควบคุมความเร็วการทำงานของมอเตอร์ซิงโครนัสแม่เหล็กถาวรกระแสสลับสามเฟส
(6) การควบคุมแบบวงปิดของมอเตอร์ซิงโครนัสแม่เหล็กถาวรกระแสสลับสามเฟส
การทดลอง
มีคู่มือผู้ใช้ภาษาอังกฤษให้ด้วย
