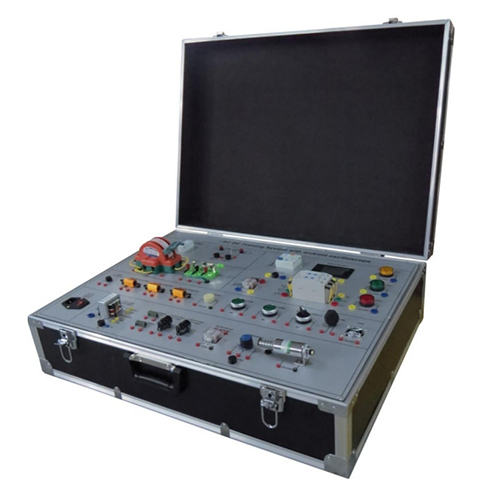

Name: ระบบฝึกอบรมไฟฟ้ากระแสสลับและกระแสตรง พร้อมออสซิลโลสโคปแบบแอนดรอยด์ อุปกรณ์ฝึกอบรมวิชาชีพ แบบจำลองการสอน การฝึกอบรมทักษะทางไฟฟ้า
Brand: MY SHOP
SKU: MR422E
Availability: InStock
Rating: 5 (1 reviews)

Description

MR422E ระบบฝึกอบรมไฟฟ้ากระแสสลับและกระแสตรง พร้อมออสซิลโลสโคปแบบแอนดรอยด์ อุปกรณ์ฝึกอบรมวิชาชีพ แบบจำลองการสอน การฝึกอบรมทักษะทางไฟฟ้า
1. บทนำ
ระบบการเรียนรู้ไฟฟ้ากระแสสลับ/กระแสตรง (AC/DC) เป็นโซลูชันแบบพกพาที่ใช้พื้นที่ฝึกอบรมจำกัด แต่ยังคงให้ความรู้และทักษะที่ครอบคลุม!
เนื่องจากมีขนาดเล็ก ระบบแบบพกพานี้จึงสามารถวางไว้บนโต๊ะในห้องประชุม พื้นที่ทำงาน หรือโต๊ะทำงาน หรือเกือบทุกที่ เมื่อต้องใช้พื้นที่ฝึกอบรมที่มีอยู่เพื่อสอนหัวข้ออื่นๆ ขนาดที่กะทัดรัดและตัวเครื่องที่ทนทานยังช่วยให้จัดเก็บได้อย่างปลอดภัยอีกด้วย
สถานีทำงานนี้รวมเข้ากับมัลติมีเดียแบบโต้ตอบสูงเพื่อสอนหลักการพื้นฐานของระบบไฟฟ้ากระแสสลับและกระแสตรงสำหรับการจ่ายพลังงานและการควบคุมในงานอุตสาหกรรม การพาณิชย์ การเกษตร และที่อยู่อาศัย โดยการใช้ส่วนประกอบต่างๆ ทั้งอินพุต เอาต์พุต และส่วนประกอบทางไฟฟ้าอื่นๆ จะช่วยพัฒนาทักษะที่เกี่ยวข้องกับอุตสาหกรรม รวมถึงวิธีการใช้งาน การติดตั้ง การออกแบบ และการแก้ไขปัญหาของวงจรไฟฟ้ากระแสสลับและกระแสตรงพื้นฐาน
ระบบนี้ให้ความรู้และทักษะที่คุณต้องการ ด้วยความยืดหยุ่นที่เหนือกว่า!
ทุกคนสามารถได้รับการฝึกอบรมด้านไฟฟ้ากระแสสลับ/กระแสตรงได้ทุกประเภทที่โต๊ะทำงาน ห้องประชุม หรือเกือบทุกที่ ระบบขนาดกะทัดรัดนี้เปิดพื้นที่ฝึกอบรมในสถานที่ของคุณที่คุณไม่เคยคิดมาก่อน!
ระบบการเรียนรู้นี้ให้ความรู้และทักษะ โดยครอบคลุมหัวข้อต่างๆ เช่น กฎของโอห์มและกฎแรงดันไฟฟ้าของเคอร์ชอฟฟ์ จากนั้นให้ผู้เรียนใช้ความรู้ในการใช้งานส่วนประกอบในโลกแห่งความเป็นจริง จากความรู้นี้ ผู้เรียนจะเพิ่มทักษะต่างๆ เช่น การใช้เบรกเกอร์วงจรในการใช้งานวงจร การเชื่อมต่อและการใช้งานรีเลย์ในวงจร และการเชื่อมต่อและการใช้งานรีเลย์พื้นฐาน
หลักสูตรมัลติมีเดียที่ครอบคลุมของระบบการเรียนรู้ไฟฟ้ากระแสสลับ/กระแสตรงเริ่มต้นจากพื้นฐานของไฟฟ้า ผ่านกระแสไฟฟ้า และต่อยอดจากความรู้พื้นฐานนี้ไปสู่หัวข้อต่างๆ เช่น หม้อแปลงไฟฟ้าและวงจรผสม เมื่อนักเรียนเรียนรู้แต่ละหัวข้อใหม่ พวกเขาจะใช้ความรู้ทางทฤษฎีนี้เพื่อพัฒนาทักษะเชิงปฏิบัติ เช่น การเชื่อมต่อและการใช้งานวงจรที่มีตัวต้านทาน การวัดแรงดันไฟฟ้าด้วยมัลติมิเตอร์ดิจิทัล และการแก้ไขปัญหาหม้อแปลงไฟฟ้า การผสมผสานความรู้ทางทฤษฎีและทักษะเชิงปฏิบัติช่วยเพิ่มความเข้าใจของนักเรียนเกี่ยวกับระบบไฟฟ้าได้อย่างมาก 2. หัวข้อการเรียนรู้
วงจรพื้นฐาน
พื้นฐานไฟฟ้า
การวัดทางอิเล็กทรอนิกส์
วงจรอนุกรมและวงจรขนาน
การวิเคราะห์วงจร
การป้องกันวงจรของอุปกรณ์
ตัวเหนี่ยวนำและตัวเก็บประจุ
3. ข้อมูลทางเทคนิค
กระเป๋า: ยาว 700 มม. กว้าง 520 มม. และสูง 230 มม.
แผงติดตั้ง:
สวิตช์ควบคุมคู่
สวิตช์
สวิตช์ตัดวงจร
สวิตช์มีด DPDT
สวิตช์มีด SPDT
หม้อแปลงหลายขั้ว
แหล่งจ่ายไฟ AC และ DC 12/24V
ไฟแสดงสถานะ - 220V AC
พัดลม - 24V DC
โซลินอยด์ - 24V DC
ออด - 12V DC
ปุ่มกด - NO
สวิตช์หมุน - NO
รีเลย์ป้องกัน: XJ3-D
รีเลย์ AC
รีเลย์ DC
ฟิวส์
ตัวเหนี่ยวนำ (47μH 4A)
ตัวต้านทาน 25Ω/25W (2 ชิ้น)
ตัวต้านทาน 10Ω/25W
ตัวต้านทานโหลดหม้อแปลง 220Ω/5W (2 ชิ้น)
ตัวต้านทานปรับค่าได้
ตัวเก็บประจุอิเล็กโทรไลต์ - 250V/100μF (2 ชิ้น)
ฟิวส์ AC 3A แบบเร็ว
มิเตอร์วัดพลังงานไฟฟ้า - ช่วงการวัดแรงดันไฟฟ้า: AC 80 ~ 260V ช่วงการวัดกระแส: AC 0 ~ 20 A ช่วงการวัดกำลังไฟฟ้า: 0 ~ 4.4 kW ช่วงการวัดพลังงาน: 0 ~ 9999kWh
ออสซิลโลสโคป Android: โปรดดูวิธีการใช้งานในคู่มือการใช้งาน
เต้ารับไฟฟ้า 220 VAC, 60/50 Hz
